第五章  磨床

5.1 磨床的功用和类型

5.1.1磨床的功用

   磨料磨具对工件进行切削加工。

   磨削各种表面（圆柱、圆锥、螺旋、齿面等）

   特点：淬硬表面、高精度、良好的表面质量

   应用：精锻、精铸直接磨  高速、强力

5.1.2磨床的类型

（1）外圆磨床　万能外圆磨床、普通外圆磨床、无心外圆磨床等。
（2）内圆磨床　普通内圆磨床、无心内圆磨床、行星式内圆磨床等。

（3）平面磨床　卧轴矩台平面磨床、立轴矩台平面磨床、卧轴圆台平面磨床、立轴圆台平面磨床等。
    （4）工具磨床　曲线磨床、钻头沟背磨床、丝锥沟槽磨床等。
    （5）刀具刃磨床　万能工具磨床、拉刀刃磨床、滚刀刃磨床等。
    （6）各种专门化磨床　专门用于磨削某一类零件的磨床，如曲轴磨床、凸轮轴磨床、花键轴磨床、活塞环磨床、齿轮磨床、螺纹磨床等。

（7）其他磨床　如珩磨机、研磨机、抛光机、超精机、砂轮机等。



5.2 M1432A型万能外圆磨床

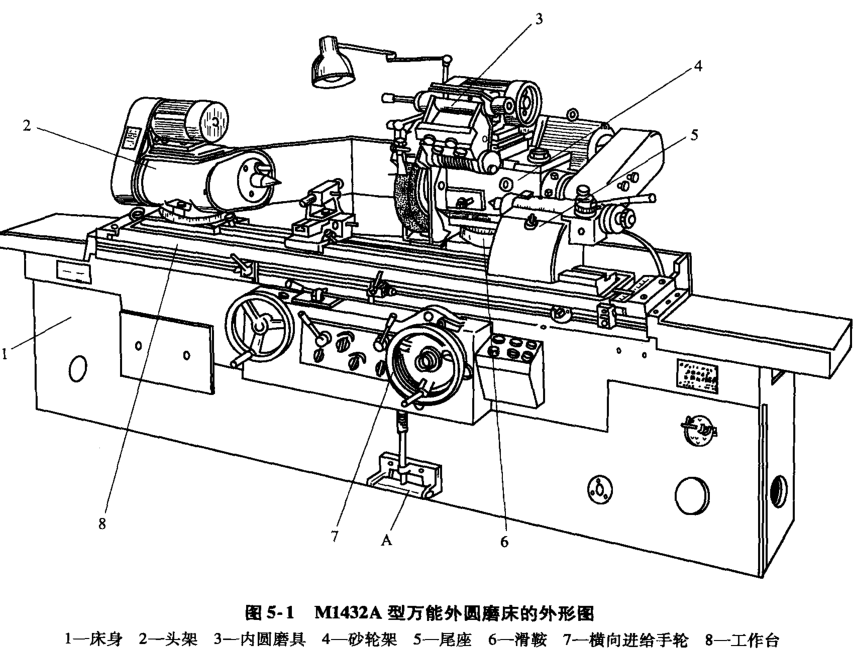

5.2.1机床的布局和用途

（1）床身1　它是磨床的基础支承件，在它的上面装有砂轮架、工作台、头架、尾座及横向滑鞍等部件，使它们在工作时保持准确的相对位置。

（2）头架2　它用于安装及夹持工件，并带动工件旋转。

（3）内圆磨具3　它用于支承磨内孔的砂轮主轴。

（4）砂轮架4　它用于支承并传动高速旋转的砂轮主轴。

（5）尾座5　它和头架的前顶尖一起支承工件。

（6）滑鞍6及横向进给机构　转动横向进给手轮7，可以使横向进给机构带动滑鞍6及其上的砂轮架作横向进给运动。

（7）工作台8　它由上下两层组成。

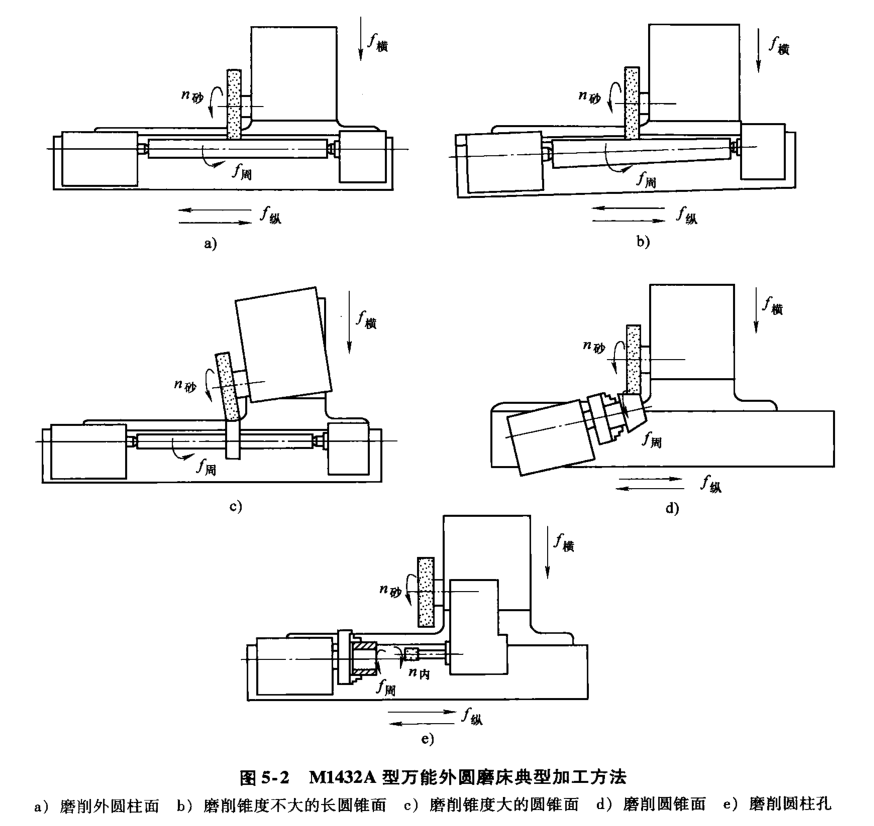

    5.2.2机床的运动

1．M1432A型万能外圆磨床

（1）磨床的用途、组成及运动

        成形运动有：砂轮旋转主运动n_t；

                    工件作圆周进给运动n_w；

        进给运动有：工件随工作台作进给运动f_a；

                    砂轮横向进给运动f_p。

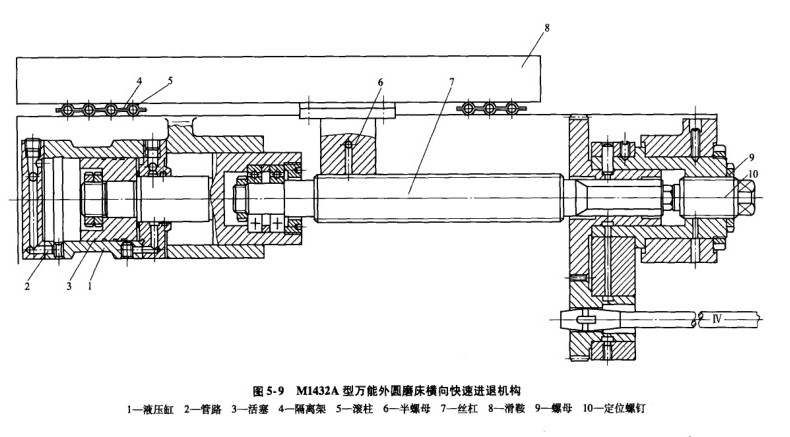

        辅助运动:    砂轮架快速进退

                     尾座套筒缩回。

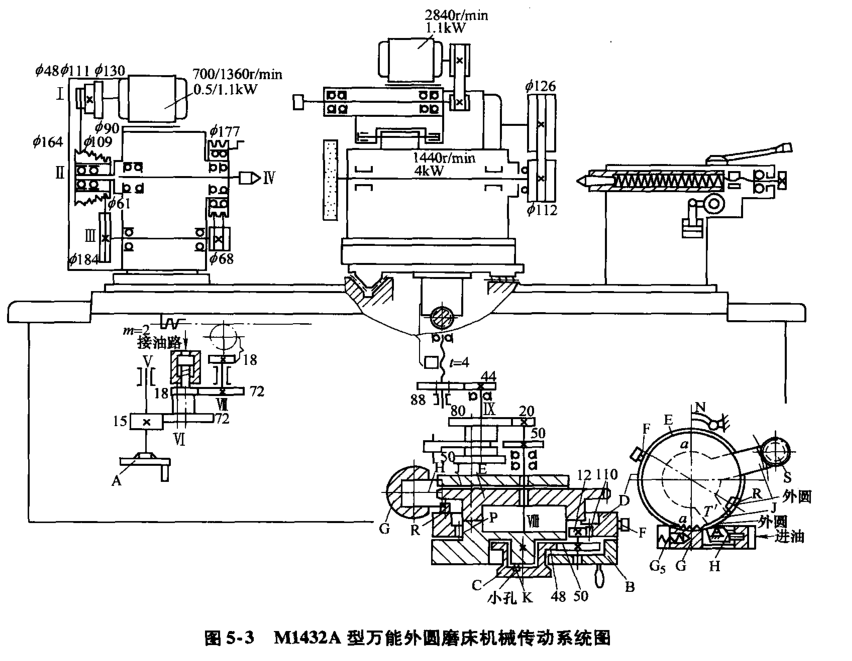

5.2.3机床的机械传动系统

1.外圆磨削时砂轮主轴的传动链

2.内圆磨具的传动链

Ø  内圆磨削时，砂轮旋转的主运动由单独的电动机(2840r/min，1.1kW)经平带直接传动，可获得2种高转速：10000r/min和15000r/min。

Ø  内为了保证工作安全，内圆砂轮电动机的起动与内圆磨具支架的位置有联锁作用，只有当支架翻到工作位置时，电动机才能起动。

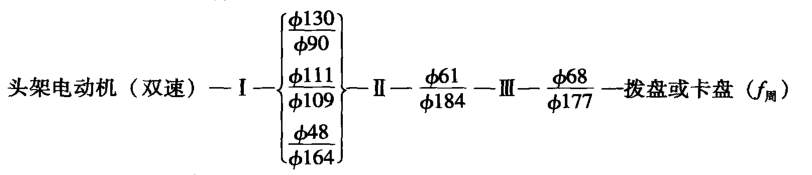

3.头架拨盘的传动链

 4.工作台的手动驱动

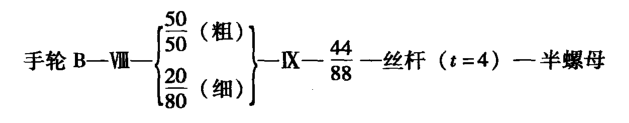

5.滑板及砂轮架的横向进给运动

（1）手轮进给

粗进给量手轮B转一周时，经齿轮副50/50传动。此时，砂轮架横向移动量为2mm。手轮B的刻度盘上分成200格，故每1格进给量为0.01mm。

当运动经齿轮副20/80传动，砂轮架横向移动量为0.5mm，即细进给量,每1格进给量为0.0025mm。

（2）液动周期自动进给　当工作台在行程末端换向时，压力油通入液压缸G₅的右腔，推动活塞G左移，使棘爪H移动(因为H活装在G上)，从而使棘轮E转过一个角度，并带动手轮B转动(因为用螺钉将E固装在B上)，实现了径向切入运动。

5.2.4机床的主要结构

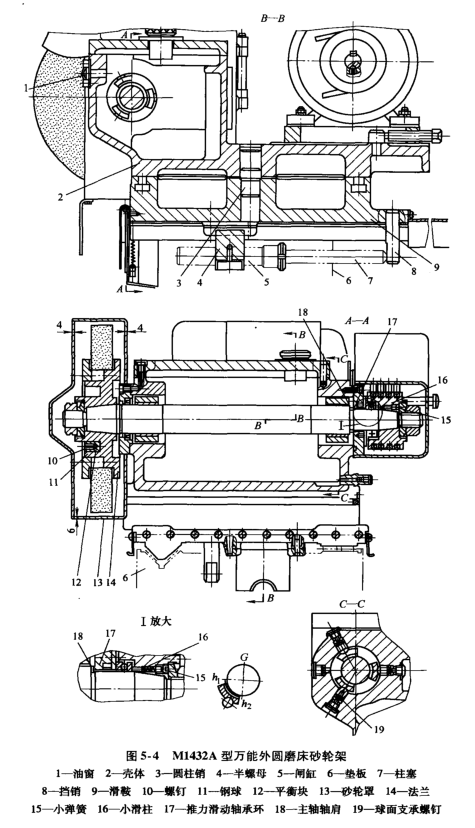

1.砂轮架

思考题：

（1）液体动压轴承的工作原理？

（2）液体动压轴承回转精度高、刚性好、抗振性强、耐磨，可否推广到数控车、加工中心等机床的主轴上使用？

（3）砂轮主轴的轴向载荷是由哪个构件承受，为何这样设计？

（4）砂轮架是如何保证重复定位精度的？

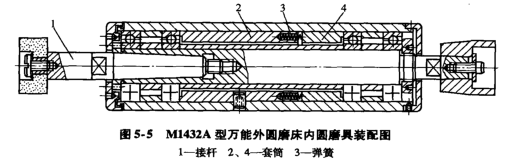

2.内圆磨具

思考题：内圆磨具是如何在高速加工的过程中长久保持精度的？

3.头架

思考题：砂轮头架何为要这样设计（从安装死顶尖、卡盘等工艺方面考虑）？

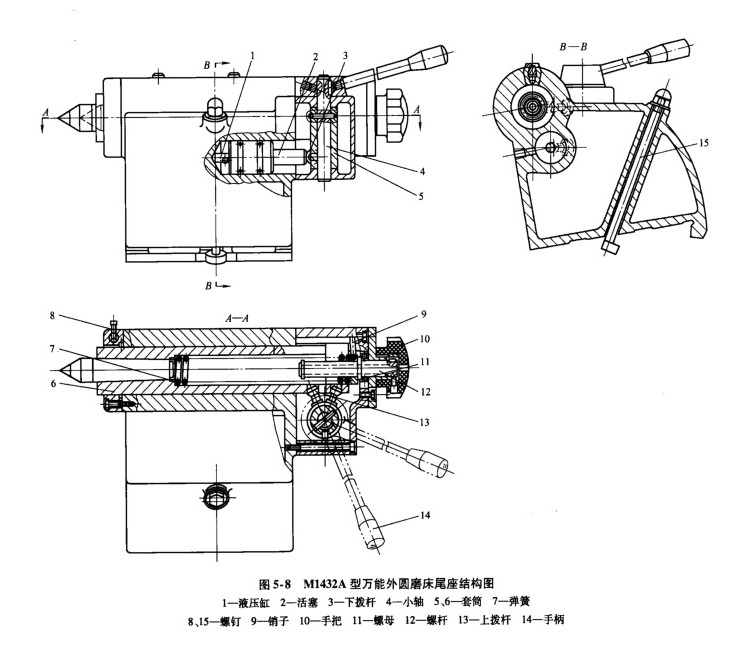

4.尾座

阅读材料：
