生物医学工程导论

赵会娟、曹玉珍、明东、朱险峰

目录

  • 1 医疗仪器简史
    • 1.1 古代医疗器械
    • 1.2 心电图机的发明
    • 1.3 电疗仪器的发明
    • 1.4 内窥镜的发明
  • 2 电磁波无处不在  助医疗大显神通
    • 2.1 基于电磁波的医疗仪器基础
    • 2.2 电磁波生物效应
    • 2.3 电磁波在医疗上的应用
  • 3 示踪剂潜入病灶  伽马线明察秋毫
    • 3.1 伽马射线的产生与性质
    • 3.2 放射性原理与正电子ECT成像原理
    • 3.3 PET的临床应用价值
    • 3.4 PET-CT的原理与临床应用案例
  • 4 伦琴射线巧透视  扫描重建现断层
    • 4.1 X射线的发现与特性
    • 4.2 用X光看透你
    • 4.3 诊乳腺无“微”不“知”
    • 4.4 活体也能“切片”
    • 4.5 器官任意切割重构
  • 5 神奇激光美容颜  光学成像探病源
    • 5.1 光学诊疗仪器物理基础
    • 5.2 小小指套如何显示动脉供氧情况
    • 5.3 眼和血管疾病诊断的新能手——OCT
    • 5.4 无孔不入的内窥镜
    • 5.5 光照治疗癌症
  • 6 磁共振成像
    • 6.1 磁共振成像物理基础
    • 6.2 磁共振成像原理
    • 6.3 磁共振成像系统组成
    • 6.4 磁共振在医学中的应用
  • 7 超声成像原理与种类
    • 7.1 发展历史及基本概念
    • 7.2 超声成像种类
  • 8 电磁聚焦无形刀  立体定向助放疗
    • 8.1 电磁聚焦与定位原理
    • 8.2 电磁波治疗设备及应用
  • 9 生命支持与监测
    • 9.1 生命体征的含义
    • 9.2 生理参数监测
    • 9.3 生命支持的概念
    • 9.4 生命支持相关设备
    • 9.5 生命支持 ——  ICU
  • 10 临床检验仪器
    • 10.1 临床检验仪器概述
    • 10.2 生化分析仪器
    • 10.3 免疫分析仪器
    • 10.4 血细胞计数仪
  • 11 昔把脉隔帐系绳  今诊治千里无线
    • 11.1 远程医疗概述
    • 11.2 远程怎么看病
    • 11.3 越洋手术不是神话
    • 11.4 移动医疗随时随地
    • 11.5 健康管理治未病
  • 12 医疗仪器的设计与开发
    • 12.1 什么是医学仪器工程设计
    • 12.2 医学仪器工程设计流程
    • 12.3 医学仪器的安全设计
    • 12.4 医学仪器法律法规
    • 12.5 工程伦理——不能碰的红线
  • 13 让我们一起畅想未来的医学仪器
电磁波生物效应

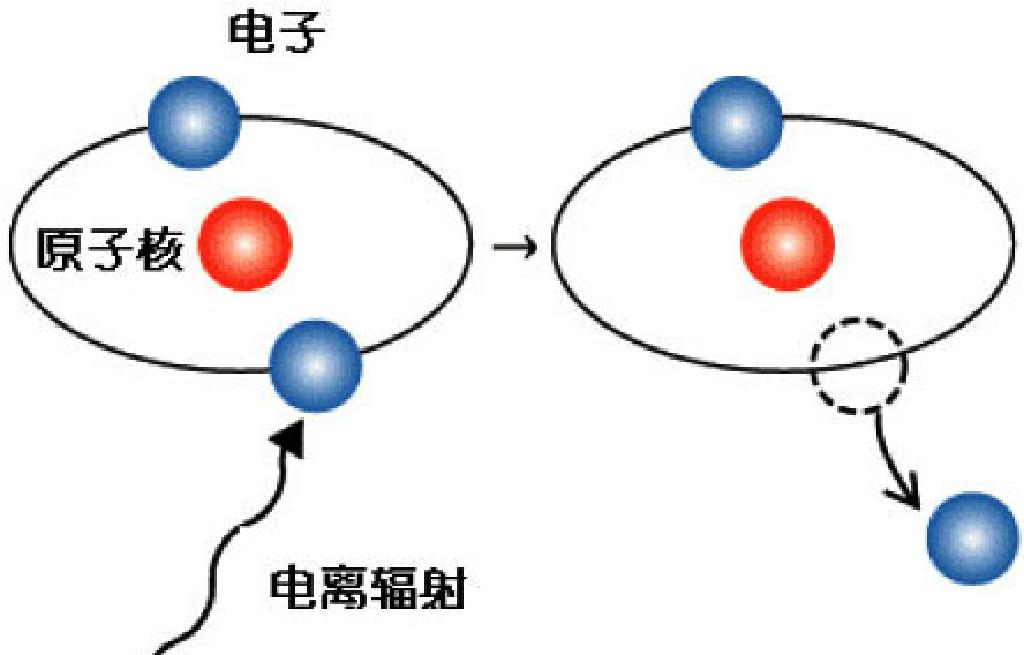

人体的细胞的结构主要由蛋白质构成, 蛋白质又由大量的分子所构成。当具有极高能量的电磁波或粒子流对生物体进行辐射作用时, 分子内的原子在高能量的激发下就会失去电子, 一旦原子失去电荷, 分子的化学结构就会发生变化, 形成离子, 这种现象称为电离辐射效应。



非电离辐射效应可分为:热效应和非热效应

热效应:当电磁场作用于生物体时,生物体内各个层次的物质吸收电磁场所发出的电磁能后转化为热能,从而使生物体温度升高。

非热效应:主要包括对神经肌肉的刺激作用以及对生物组织细胞、分子产生的某些微妙的生物物理效应。



电磁波在医疗中的应用

在诊断方面,高频电磁波常常用在医学成像系统,例如:X射线成像、计算机断层成像(CT)、核医学成像(SPECT, PET)等。

在治疗方面,电磁波的电离效应深深应用在肿瘤的放射治疗中,如伽马刀、赛博刀等。

电磁波热效应的应用

微波热疗治癌仪

微波其波长范围为0.1-100㎝,微波照射人体组织后被吸收转化为热能,对浅表的肿瘤细胞加热,从而达到抑制或杀死肿瘤细胞的目的。

射频热疗仪

射频最深可以照射进人体25㎝,所以可以对体内深层的肿瘤进行治疗。

电磁波非热效应的应用

非热效应可以在极低频电磁场和低强度的射频辐射下发生。

极低频电磁场对于癌细胞,在一定时间限度内可以导致癌细胞生长缓慢,且磁场越强抑制癌细胞的效果越明显。

虽然射频电磁场对于癌症细胞有一定的抑制增殖作用,但是它对正常细胞产生损伤目前尚无定论。电磁波非热效应方面的研究具有很高的医学价值。
