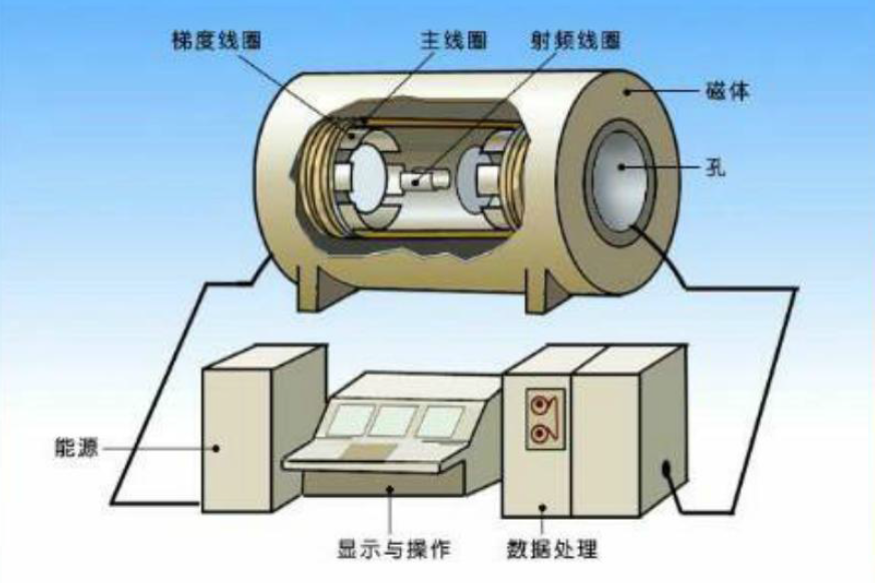

磁共振成像系统大体上可以看做是由磁体系统、NMR波谱仪、图像重建系统、辅助设备系统这四部分组成。

1.磁体系统，是由主磁体、梯度线圈、射频线圈组成。主磁体是主要基本部件，用以产生均匀磁场。梯度线圈是在主磁体内x、y、z三个方向分别叠加微弱的梯度磁场，严格相互垂直，采用脉冲工作方式。射频线圈是安装在主磁体内用以产生旋转磁场的高频脉冲线圈。射频线圈既是发射线圈，又是接收线圈，由一组鞍形线圈呈圆环形至于人体周围。

2.NMR波谱仪的作用是采集产生NMR后的自由感应衰减（FID）信号。

3.图像重建系统主要是运用二维或者三维傅里叶变换法重构图像，并同时完成图像的存储、显示、归档管理等功能。

4.辅助设备系统主要为供电系统等。
