压电振子的振动模式（十一）



◎薄长条纵向伸缩振动

◎薄圆片、棒、薄圆环、薄球壳、面切变、弯曲振动，厚度振动

◎能陷振动模

◎机电类比和线性机电网络

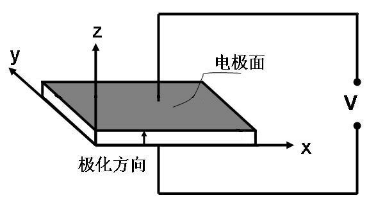

   设d31≠0的压电晶体的zx切割晶片，长度l沿x方向，宽度lw沿y方向，厚度lt沿z方向，并且有l>>lw和lt，电极面与z轴垂直，如图6-3所示。因为l>>lw和lt，长度方向是主要因素，所以只考虑应力分量X1的作用，其它应力分量X2、X3、X4、X5、X6可以忽略不计。



位移（形变）是由压电性引起的！

    为了对上式所表示的波形有较具体的了解，在图5-2中，绘出了t=0及t=π/=1/2周期时的波形。从图5-2中可以看出上式代表纵驻波方程式，即在薄长片压电振子中传播的是纵驻波。
