压电振子的振动模式（九）





可见实验上，只要测出压电振子的谐振频率fr和反谐振频率fa，代入（5-28）式，即可确定机电耦合系数k31。再结合通过低频电容C0确定的自由介电常数X33=ltC0/llw，即可确定压电常数d31





总之：通过薄长片压电振子的谐振频率fr、反谐振频率fa以及低频电容Clow和密度，几何尺寸，即可确定压电晶体（或压电陶瓷）的弹性顺服常数sE11、压电常数d31、自由介电常数X33、夹住介电常数x33和机电耦合系数k31等物理量。

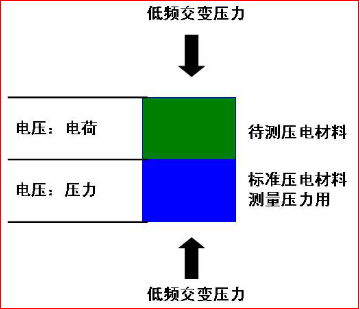

比较：准静态方法测量压电常数
