压电振子的振动模式（六）







当外加交变电场的频率很低时，即很小时，可以近似认为k=/c→0，于是:

频率特性与传统（线性）介质电容基本相同 ☞



频率很低时，薄长片压电振子的等效导纳：

式中电容：


    可见低频时压电振子等效为一个电容性元件，或者说在低频时，压电振子在电路中只起一个电容器的作用，它的电容数值由（5-21）式确定。实验上就是通过在很低频率下，测量压电振子的电容Clow（称为低频电容）来确定自由介电常数X33。

应该注意，这里所说的“频率很低”是指外加交变电场的频率f（或）远小于压电振子的谐振频率fr（或r）的情况，即f<<fr，或<<r。

例如:通常测量压电陶瓷的Clow时所用的频率f=1000Hz，若陶瓷片长l=2厘米，纵波速c≈4X105（厘米/秒），则有：


可见用频率f=1000Hz测量2厘米长的压电陶瓷片的低频电容Clow，完全满足“频率很低”的要求。

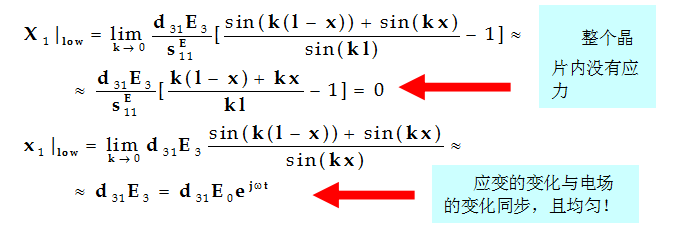

而低频时的应力X1与应变x1为：
