压电效应与压电方程组（十五）





◎一般情况下的压电方程组

◎机电耦合因子

一般情况下的压电方程组：

在上节中以z切割的钛酸钡晶片为例，分别讨论了压电方程组以及各常数之间的关系。下面将进一步给出一般情况下的压电方程组以及各常数之间的关系。虽然一般情况下的压电方程组比较复杂，但是处理方法以及各常数之间的关系，基本上与节中一致。

所以这里只给出结果，不作详细地推动和重复讨论。























（1）表中i、j=1、2、3、4、5、6，m、n=1、2、3；

（2）表中dt矩阵是d矩阵的转置矩阵，et、gt和ht是e、g和h的转置矩阵。

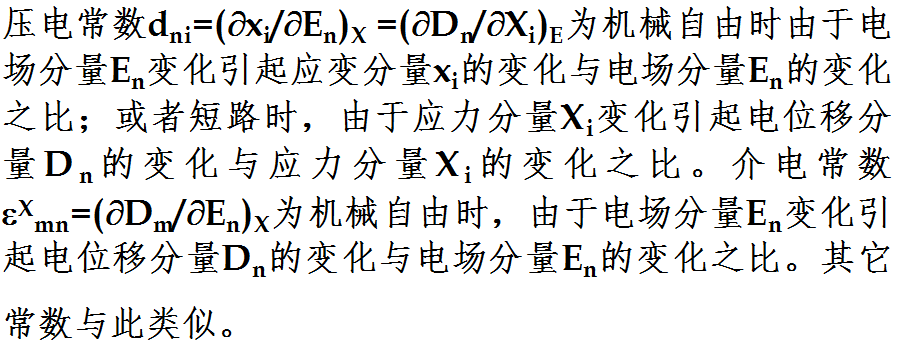

（3）表中短路弹性顺服常数sEij=(xi/Xj)E为短路时由于应力分量Xj变化引起应变分量xi的变化与应力分量Xj的变化之比。
