压电效应与压电方程组（九）

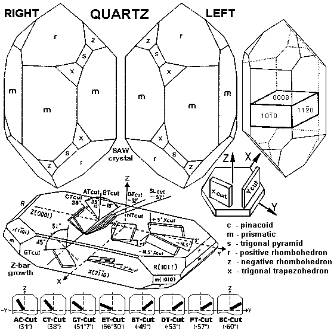

石英晶体的z轴是光轴，z切割晶片在z方向无压电效应。x切割是最早采用的切割，x切割的晶片，频率温度系数约为-30×10-6/度左右，还不够理想。y切割的晶片，频率温度系数较高，约为100×10-6/度左右。因此生产上很少采用y切割的晶片。目前生产上广泛采用的切割方式，如图4-15所示。

频率温度系数：

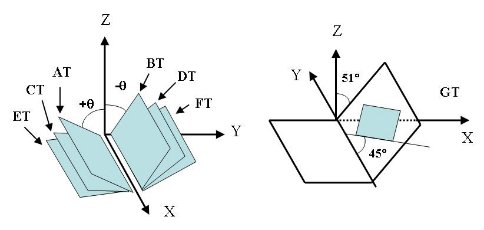

常见的石英晶体切型：




 这些切割的温度系数，在较广的温度范围内接近于零。

 在高频方面的常用切割有:

 AT切割（q=35°15’）适用于250kHz—3MHz；

 BT切割（q=-49°）    适用于3MHz以上；

 在低频方面的常用切割有：

 CT切割（q=38°36’） 适用于100kHz—400kHz；

 DT切割（q=-51°）   适用于70kHz—500kHz；

 ET切割（q=66°）    适用于250kHz—800kHz；

 FT切割（q=-57°）   适用于200kHz—600kHz；

 GT切割 （二次旋转）适用于100kHz—500kHz；
