压电效应与压电方程组（七）




◎压电晶体的切割

◎边界条件和四类压电方程组

◎各类压电方程组常数之间的关系

◎二级压电效应



石英晶体（32点群）电偶极矩分布图





    因此，用压电晶体做压电元件时，不是随便从晶体上切下一块晶片，就可以做成所需要的元件，而是要根据压电晶体的压电常数，以及对压电元件性能的设计要求，并经过反复实验后，才能找到较合适的方向进行切割。



    x、y、z代表晶体的三个坐标轴，l、w、t代表晶片的长度、宽度、厚度。

例如：xy切割表示晶片的厚度与x轴平行，长度与y轴平行（即第一个字母代表厚度方向，第二个字母代表长度方向）。

又如：xz切割表示晶片的厚度与x轴平行，长度与z轴平行。也有把xy切割和xz切割简称为x切割。

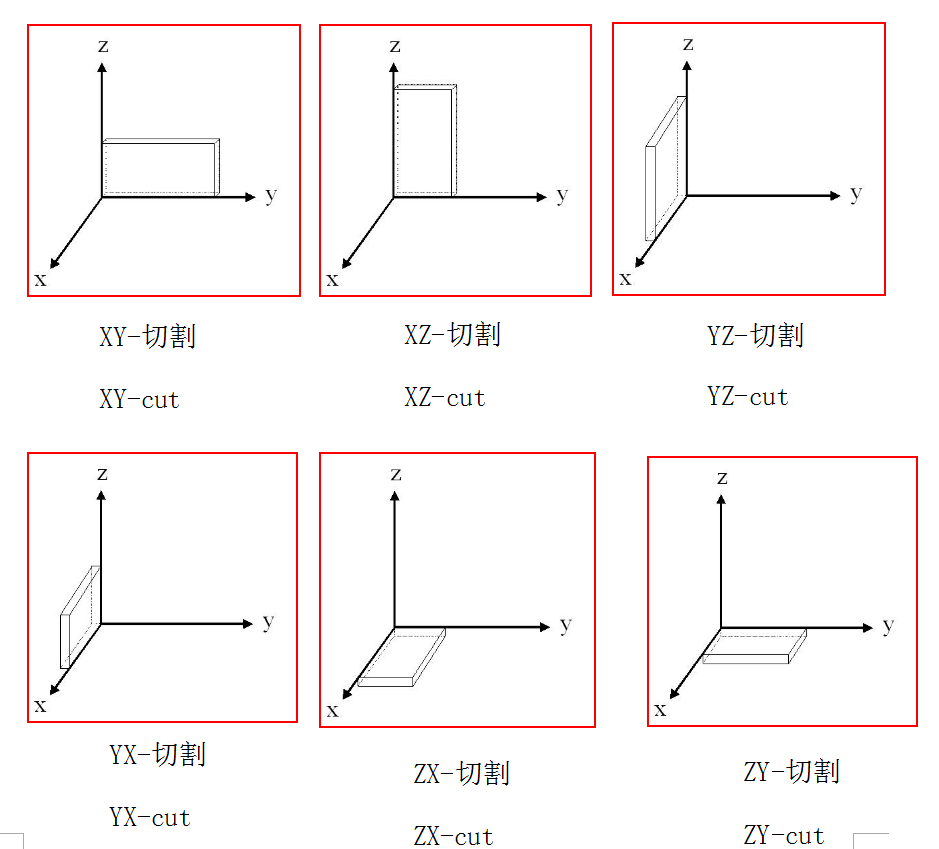

晶片切割示意图

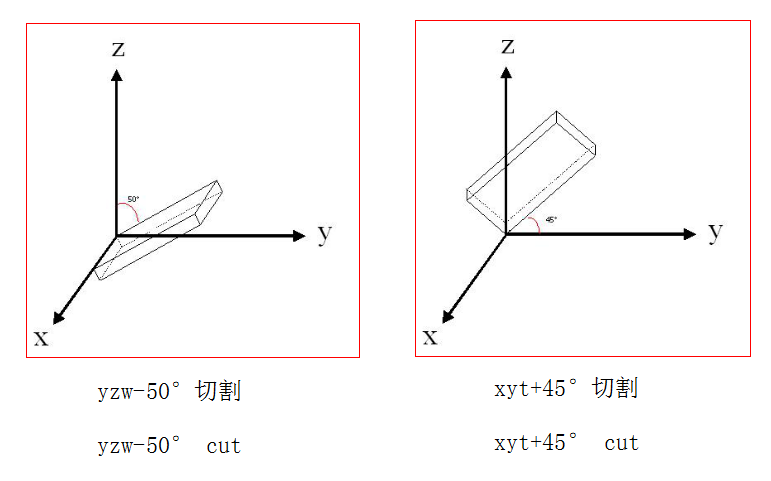

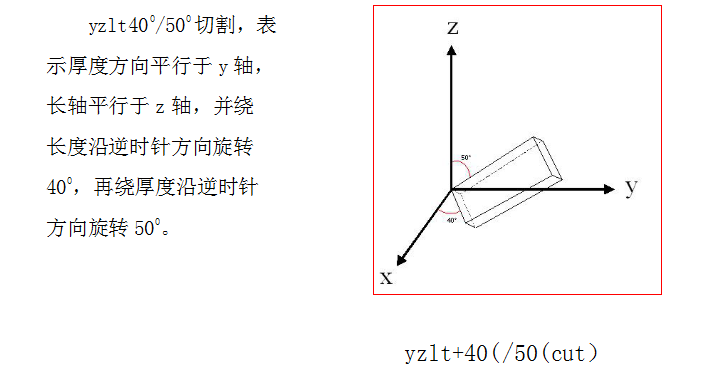

    yzw-50°切割，表示厚度方向平行于y轴，长轴平行于z轴，并绕宽度沿顺时针方向旋转50°，即第一个字母代表厚度方向，第二个字母代表长度方向，第三个字母代表转轴方向，-50°代表沿顺时针方向旋转50°。

xyt+45°切割，表示厚度方向平行于x轴，长轴平行于z轴，并绕厚度沿逆时针方向旋转45°，有时简称这种切割为45°x切割。
