压电效应与压电方程组（一）


◎压电效应的基本现象

◎石英晶体的压电效应，压电方程组

◎压电常数与对称性

◎压电晶体的切割

◎四类压电方程组，旋转坐标系

◎次级压电效应，压电常数之间的关系

◎机电耦合系数



通俗来说:压电效应是指材料在压力作用下产生电信号的效应;或者在电场作用下,材料发生机械形变的现象。

压电效应有严格的定义，上述说法只是一个简单直观描述。

压电效应由压电方程描写；材料的压电性由压电常数决定。

压电常数也与晶体的对称性密切相关。因此不是从压电晶体上随意切下一块晶片，就能做压电元件，而是要根据该压电晶体的压电常数来设计晶片的切割。



当压电晶体受到外力而发生形变时，在它的某些表面上出现与外力成线性比例电荷积累，这个现象称为压电效应。

压电效应是一种线性响应！



αa—石英晶体的最大特点是：

价格低廉，工艺成熟，性能稳定，频率温度系数低（可以做到频率温度系数接近于零），在通讯技术中有广泛地应用。

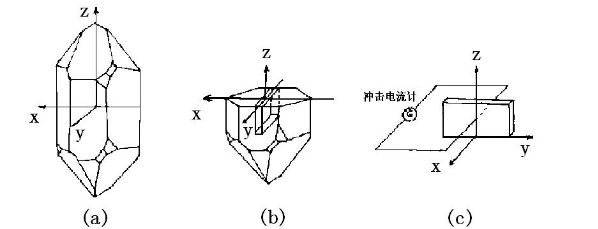

图4-1：αa—石英晶体属于六角晶系32点群，它的坐标系o-xyz。







光轴  电轴  机械轴

z轴与天然石英晶体的上、下顶角连线重合（即与晶体的C轴重合）。因为光线沿z轴通过石英晶体时不产生双折射，故称z轴为石英晶体的光轴。

x轴与石英晶体横截面上的对角线重合（即与晶体的a轴重合），因为沿x方向对晶体施加压力时，产生的压电效应最显著，故常称x轴为石英晶体的电轴。

z轴与x轴的方向规定后，y轴方向也就定了，如图4-1 a所示。y轴与石英晶体横截面对边的中点连线重合，常称为机械轴。
