介电性质（十一）




◎ 下面主要介绍如何根据不同晶类的对称性，来确定它的独立介电常数。

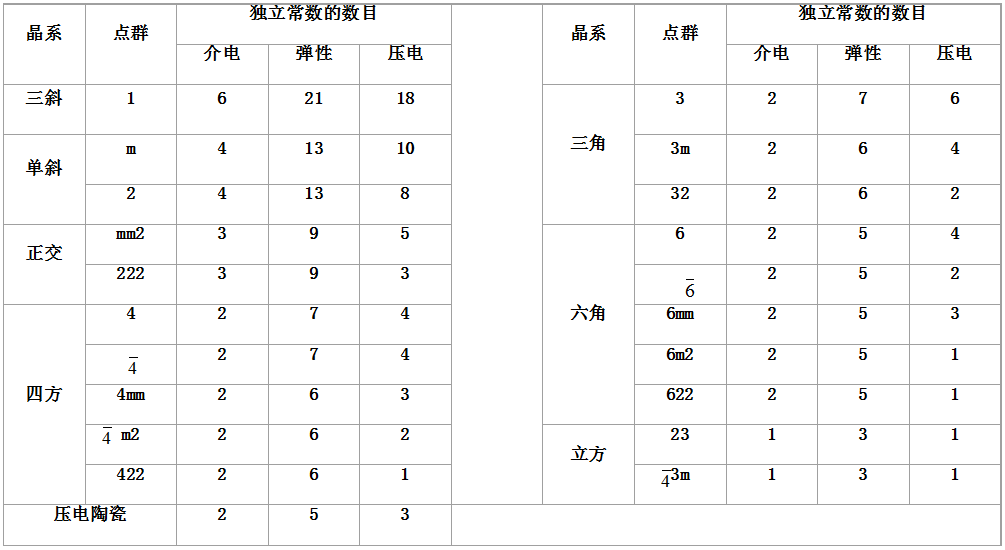

◎ 在32种点群中，有21个没有对称中心，这21种点群中有20种点群具有压电效应。这20种具有压电效应的晶体，它们的介电常数、弹性常数和压电常数的数目在下表中。

◎ 从表中可以看出，属于三斜晶系的晶体结构对称性最低，是完全各向异性晶体，它的独立的介电常数、弹性常数、压电常数的数目最多；其次是属于单斜晶系的晶体，对称性也较低；属于立方晶系的晶体，对称性最高，接近于各向同性晶体，它的独立介电常数、弹性常数、压电常数的数目最少，其次是六角晶系，对称性也较高。



◎ 例如，氯酸钠NaClO3和溴酸钠NaBrO3晶体，是立方晶系23点群的压电晶体；碲化镉CdTe和硒化锌ZnSe晶体是属于立方晶系3m点群的压电晶体。这些晶体的独立介电常数只有一个。

◎ 又如，属于四方晶系4mm点群的钛酸钡BaTiO3晶体，属于三方晶系32点群的aα-石英晶体和3m点群的LiNbO3晶体等都是介于完全各向异性体和完全各向同性体之间的晶体，这些晶体的独立介电常数只有二个。

◎ 现在以具有z轴是四次轴的晶体为例，说明晶体对称性与介电常数之间的关系。

◎ 所谓z轴是四次轴，即表示当晶体绕z轴转90°、180°、270°后，晶体的性质保持不变，各个介电常数也εmn保持不变。当晶体绕z轴转90°后，晶体的x’轴与y轴重合，若晶体绕z轴转270°后，则晶体的y’轴与x轴重合，这表明，当x轴与y轴互换后，晶体的介电常数应保持不变，即要求ε11 =ε22。但是x轴、y轴 与z轴不能互换，即ε11≠ε33。至于其它介电常数，可通过下述方法确定。





◎ 最后得到具有z轴是四次旋转轴的晶体的介电常数的矩阵形式为：







◎ 独立的介电常数只有ε11和ε33两个。

◎ 钛酸钡、钛酸铅等压电晶体的z轴都是四次旋转轴，它们的介电常数与上式相同。
