晶体结构(二)

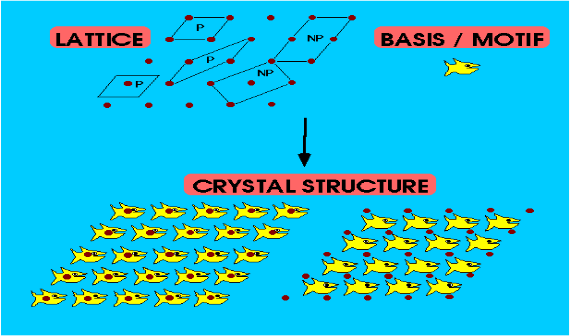

◎ 晶体=点阵+基元

◎ 基元：原子、离子、原子团，分子集团等

◎ 点阵：用一个几何点表示上述基元后，晶体所构成的点子阵列

◎ 点阵是无限大沿三维周期性排列的点子

◎ 用直线以某种方式把点子连接起来所形成的格子称为晶格。（晶格动力学）

◎ lattice



                       点阵示例                               晶格示例








◎ 为了研究方便，选取一个重复单元：原胞或叫晶胞

◎ 原胞的选取的方式可以有很多种，通常以下二种原胞最为常见

◎ 考虑对称性，更全面地了解晶体性质：晶体学原胞

◎ 最小重复单元，理论研究方便：固体物理学原胞

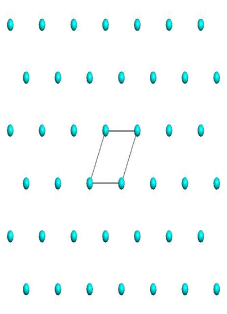

二维点阵和原胞


三维点阵和原胞


基矢

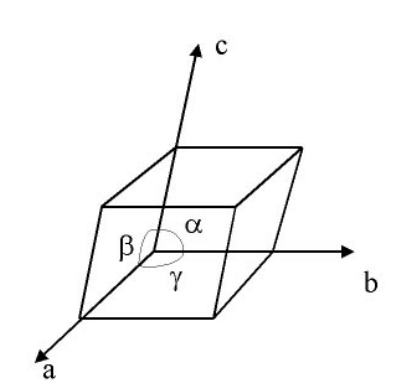

◎ 通常描写晶胞的六个物理量是三个基矢的长度和基矢之间的夹角，如图所示

◎ a，b，c，α，β，γ通常又称为晶格常数，可以由x射线确定

◎ 根据a，b，c，α，β，γ的不同，晶格可分为七大晶系和十四种布喇菲格子

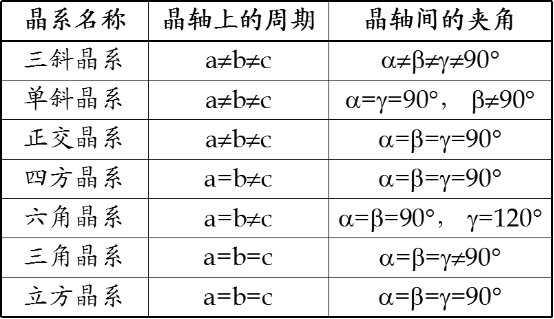

七大晶系




布喇菲格子

◎ 属于每一晶系的空间格子，因为重复单元所包括的点子（格点、结点）不同，又可分为一种或几种类型。

◎ 这样，七个晶系中共有14种重复单元，通常称为14种布喇菲格子。14种布喇菲格子中，按每个格子所包含的结点数目，又可分为原始格子、底心格子、体心格子和面心格子四种。

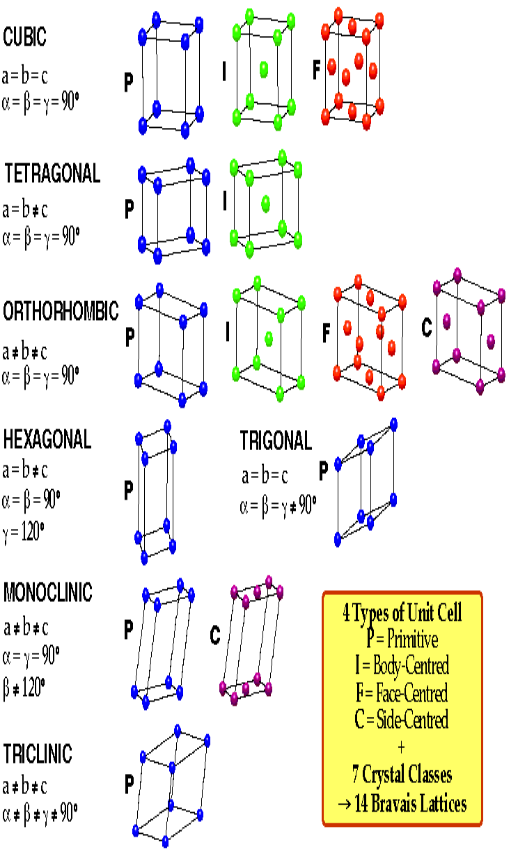

十四种布喇菲格子

◎ 三斜：简单

◎ 单斜：简单，底心

◎ 正交：简单，体心，面心，底心

◎ 四方：简单，体心

◎ 六角：简单

◎ 三角：简单










◎ 立方：简单，体心，面心
