晶体结构(一)




◎ 晶态和非晶态

◎ 晶体的物理模型：点阵与基元，晶格、晶向、晶面和米勒指数。

◎ 七大晶系和十四种布拉菲格子

◎ 对称性和点群

◎ 晶体中的三十二个点群

◎ 晶轴和坐标系的选择

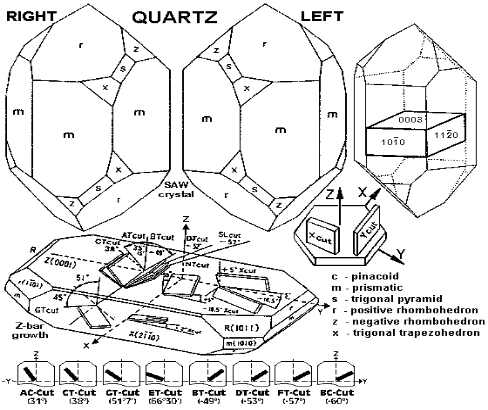

◎ 以石英为例，理想石英外形：分为左旋石英和右旋石英晶体成分：SiO2






◎ 同一品种的晶体，不论其外形如何，两个相应晶面之间的夹角保持不变。这个普遍规律被概括为:晶面角守恒定律。

◎ 由于外界条件的不同，晶体在生长过程中，这个晶面比那个晶面可能生长地更快些，甚至有的晶面在外形上并不出现，但两个对应晶面之间的夹角总是不变。




◎ 晶体一般有规则的外形。如石英、钻石、NaCl、雪花、冰等。X射线衍射可以得到一系列分立尖锐的峰。一般有固定的溶点。

◎ 非晶材料没有规则的外形。如普通玻璃、石蜡、沥青、琥珀等。X射线衍射只能观察到一个宽化的弥散的峰。没有一个确切的溶解温度。

◎ 晶态与非晶态微观结构

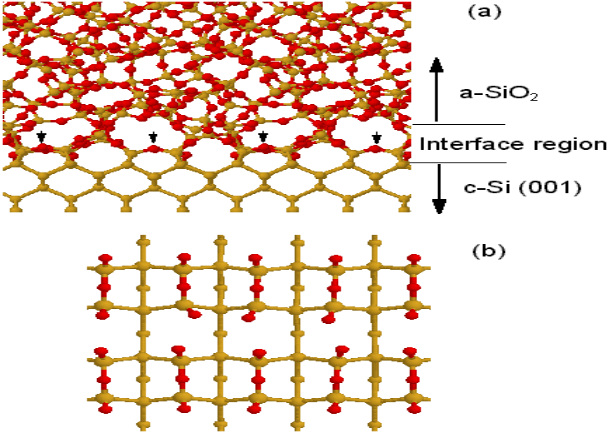

◎ 非晶态和晶态界面

◎ a-amorphous

◎ c-crystal





          ◎ 晶态：原子或离子周期性重复排列的状态。

     ◎ 晶体：处于晶态的固体材料。

     ◎ 以硅（Si）为例：非晶硅，单晶硅，多晶硅

     ◎ 单晶硅：制造各种半导体芯片的原料

     ◎ 非晶硅：太阳电池板，成本低

     ◎ 多晶硅：陶瓷材料，每个小颗粒是单晶
