4.1 工厂变配电所

4.1.1. 工厂变配电所的任务与类型

工厂变电所（transformer  substation）担负着从电力系统受电，经过变压，然后分配电能的任务。工厂配电所（distribution  substation）担负着从电力系统受电，然后直接分配电能的任务。工厂变配电所是工厂供电系统的枢纽，在工厂中占有特殊重要的地位。

工厂变电所又分总降压变电所和车间变电所。一般中小型工厂不设总降压变电所。车间变电所按其主变压器的安装位置来分，有下列类型：

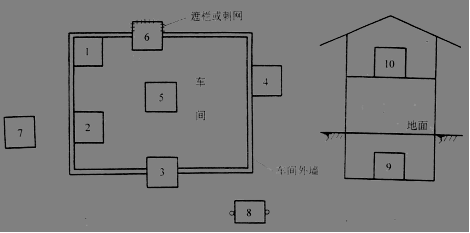

图4-1   车间变电所的类型

1、2—内附式；3、4—外附式；5—车间内式；6—露天或半露天式；

7—独立式；8—杆上式；9—地下式；10—楼上式

4.1.2. 工厂变配电所的所址选择原则

(1). 尽量靠近负荷中心。

(2). 进出线方便，特别是要考虑便于架空进出线。

 (3). 靠近电源侧，特别是在选择工厂总变配电所所址时要考虑这一点。

 (4). 设备运输方便，以便运输电力变压器和高低压开关柜等大型设备。

  (5). 不应设在有剧烈振动或高温的场所。

  (6). 不宜设在多尘或有腐蚀性气体的场所；当无法远离时，不应设在污源盛行风向的下风侧。

  (7). 不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻。

  (8). 不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方。当与有爆炸或火灾危险环境的建筑物毗连时，应符合GB50058-1992《爆炸和火灾危险环境电力装置设计规范》的规定。

 (9). 不应设在地势低洼和可能积水的场所。
