8.2 电气装置的接地及有关保护

一、有关概念

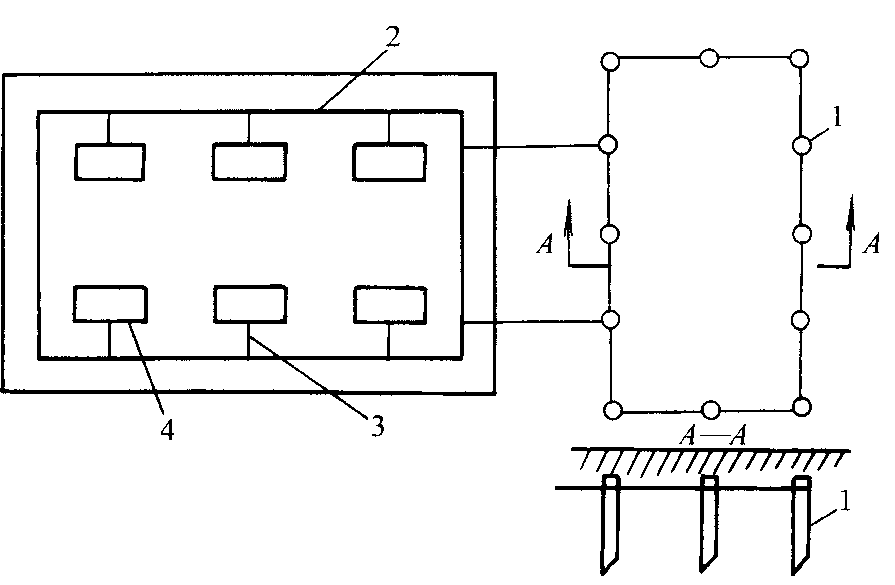

1. 接地及接地装置

电气设备的某部分与大地之间做良好的电气连接，称为接地。有下列三种形式：

（1）工作接地

为保证电力系统和电气设备达到正常工作要求而进行的一种接地，例如电源中性点的接地、防雷装置的接地等。

（2）保护接地

为保障人身安全、防止间接触电而将设备的外露可导电部分接地。保护接地的型式有两种：

1）设备的外漏可导电部分经各自的接地线（PE线）直接接地，如TT系统和IT系统中设备外壳的接地；

2）设备的外漏可导电部分经公共的PE线或PEN线接地。这种接地型式，我国电工界过去习惯称为“保护接零”，对应的PEN线和PE线通称“零线”。

（3）重复接地：在TN系统中，为确保公共的PE线或PEN线安全可靠，除了在电源中性点进行接地外，还应在下列地点进行重复接地：

1）在架空线路终端机及沿线每隔1Km处；

2）电缆和架空线引入车间和其他建筑物处。
