7.2  高压断路器的控制和信号回路

一、采用手动操作机构的断路器控制和信号回路

合闸时，推上操作机构手柄使断路器合闸。这时断路器的辅助触点QF3—4闭合，红灯RD亮，指示断路器已经合闸。由于该回路有限流电阻R2，跳闸线圈YR虽有电流通过，但电流很小，不会动作。红灯RD亮，还表明跳闸回路及控制回路的熔断器FU1、FU2是完好的，即红灯RD同时起着监视跳闸回路完好性的作用。

分闸时，扳下操作机构手柄使断路器分闸。断路器的辅助触点QF3—4断开，切断跳闸回路，同时辅助触点QF1—2闭合，绿灯GN亮，指示断路器已经分闸。绿灯GN亮，还表明控制回路的熔断器FU1、FU2是完好韵，即绿灯GN同时起着监视控制回路完好性的作用。

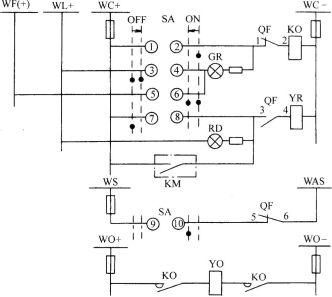

二、采用电磁操作机构的断路器控制和信号回路

电磁操作回路的控制开关采用双向自复式并具有保持触点的LW5型万能转换开关，其手柄正常为垂直位置(0o)。顺时针扳转45o，为合闸(ON)操作，手松开即自动返回(复位)，保持合闸状态。反时针扳转45o，为分闸(OFF)操作，手松开也自动返回，保持分闸状态。图中虚线上打黑点(·)的触点，表示在此位置时该触点接通；而虚线上标出的箭头(→)，表示控制开关手柄自动返回的方向。

合闸时，将控制开关SA手柄顺时针扳转45 o，这时其触点SA1—2接通，合闸接触器KO通电(其中QF1—2原已闭合)，其主触点闭合，使电磁合闸线圈YO通电，断路器合闸。合闸后，控制开关SA自动返回，其触点SA1—2断开，切断合闸回路，同时QF3—4闭合，红灯RD亮，指示断路器已经合闸，并监视着跳闸线圈YR回路的完好性。

分闸时，将控制开关SA手柄反时针扳转45 o，这时其触点SA7—8接通，跳闸线圈YR通电(其中QF3—4原已闭合)，使断路器QF分闸。分闸后，控制开关SA自动返回，其触点SA7—8断开，断路器辅助触点QF3—4也断开，切断跳闸回路，同时触点SA3—4闭合，QF1—2也闭合，绿灯GN亮，指示断路器已经分闸，并监视着合闸线圈KO回路的完好性。
