7.1  二次回路及其操作电源

一、 二次回路及其操作电源

1、二次回路(即二次电路)：是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统、继电保护和自动化系统等。

2、按电源性质分：直流回路、交流回路

二次回路的操作电源是供高压断路器分、合闸回路和继电保护和自动装置、信号回路、监测系统及其他二次回路所需的电源。因此对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供电系统运行的影响。

3、 操作电源的类型

直流和交流两大类，其中直流有蓄电池和整流装置。

1）蓄电池主要有铅酸蓄电池和镉镍蓄电池。

采用铅酸蓄电池组作操作电源，工作可靠；但由于它充电时要排出氢和氧的混合气体，有爆炸危险，而且随着气体带出硫酸蒸气，有强腐蚀性，一般工厂供电系统中不予采用。

采用镉镍蓄电池组作操作电源，除了工作可靠外，还有其大电流放电性能好，比功率大，机械强度高，使用寿命长，腐蚀性小，无需专用房间来装设，应用比较普遍。

2）由整流装置供电的直流操作电源

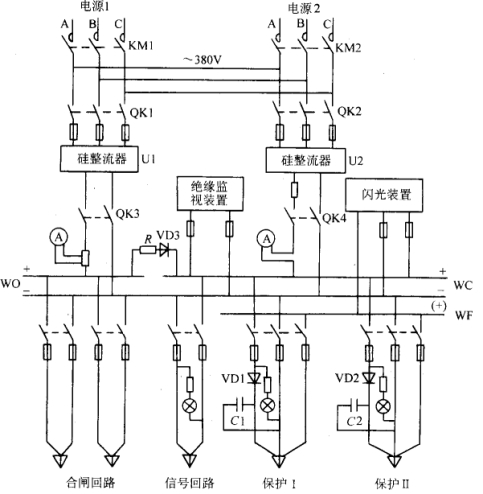

（1）．硅整流电容储能式直流电源

（2）．复式整流的直流操作电源

复式整流是指提供直流操作电压的整流装置有两个：电压源由变压器或电压互感器供电，经硅整流器供电给控制等二次回路；电流源由电流互感器及硅整流器供电给控制等二次回路。
