6.6 电力变压器的继电保护

一、 规定：

对电力变压器的下列故障及异常运行方式，应装设相应的保护装置：①绕组及其引出线的相间短路和中性点直接接地侧的单相接地短路；②绕组的匝间短路；③外部短路引起的过电流；④中性点直接接地系统中外部接地短路引起的过电流及中性点过电压；⑤过负荷；⑥油面降低；⑦变压器温度升高或油箱压力升高或冷却系统故障。不同容量、不同使用地点的变压器装设的保护装置不同，见规程规定，下面主要介绍变压器的瓦斯保护。

二、瓦斯保护

瓦斯保护称气体继电保护，是保护油浸式电力变压器内部故障的一种基本的相当灵敏的保护装置，瓦斯保护的主要元件是瓦斯继电器(又称气体继电器KG)，它装设在油浸式变压器的油箱与油枕之间的联通管中部。

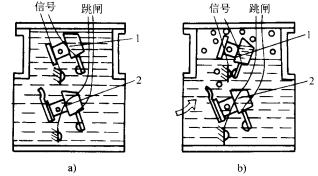

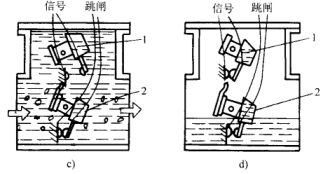

a)正常状态                 b)轻瓦斯动作        c)重瓦斯动作                d)严重漏油时
