6.5 工厂高压线路的继电保护

一、 高压线路保护类型及接线

规定3-66KV线路： 要进行相间短路、单相接地和过负荷保护。

1、 两相两继电器式

2、两相一继电器式（差接式）

二、继电保护装置的操作方式

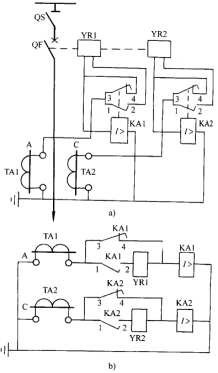

1、直接动作式                2、“去分流跳闸”的操作方式

三、 带时限的过电流保护

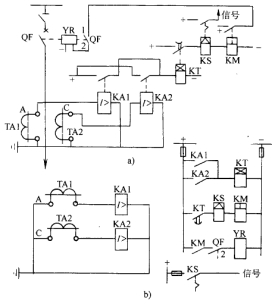

1、定时限过电流保护

2、反时限过电流保护

四、 电流速断保护

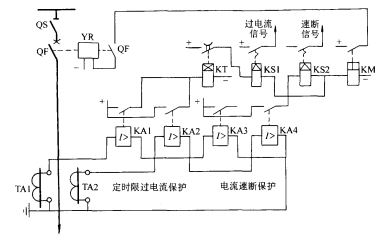

带时限的过电流保护，有一个明显的缺点，就是越靠近电源的线路过电流保护，其动作时间越长，而短路电流则是越靠近电源越大，其危害也更加严重。因此规定，在过电流保护动作时间超过0.5～0.7s时，应装设瞬动的电流速断保护装置，如图所示。

五、有选择性的单相接地保护

在小接地电流的系统中，若发生单相接地故障时，只有很小的接地电容电流，而相间电压不变，因此可暂时继续运行。但是，由于非故障相的对地电压要升高为原来对地电压的根号3倍，对线路绝缘是一种威胁，如果长期下去，可能引起非故障相的对地绝缘击穿而导致两相接地短路。在发生单相接地故障时，必须通过无选择性的绝缘监视装置或有选择性的单相接地保护装置，发出报警信号，以便运行值班人员及时发现和处理。

单相接地保护又称零序电流保护，它利用单相接地所产生的零序电流使保护装置动作。当单相接地危及人身和设备安全时，则动作于跳闸,如图所示。
