5.1 工厂电力线路接线方式及敷设
一、电力线路的任务和类别
电力线路是电力系统的重要组成部分，担负着输送和分配电能广重要任务。
电力线路按电压高低分，有高压线路即1kV以上线路和低压线路即1kV及以下线路。电力线路按结构型式分，有架空线路、电缆线路和车间（室内）线路。
二、高压线路的接线方式
（－）放射式接线（图5-1）
（二）树干式接线（图5-2）要提高供电可靠性，可采用双干线供电或两端供电的接线方式，如图5-3a、b所示。
（三）环形接线（图5-4）环形接线，实质上是两端供电的树干式接线。
三、低压线路的接线方式
（－）放射式接线（图5-5）
（二）树干式接线（图5-6）
图5-7a和b是一种变形的树干式接线，通常称为链式接线。
（三）环形接线（图5-8）
第二节 工厂电力线路的结构和敷设
一、架空线路的结构和敷设
（－）架空线路的导线
导线是线路的主体，担负着输送电能的功能。导线材质有铜、铝和钢。架空线路一般采用裸导线。裸导线按其结构分，有单股线和多股绞线。绞线又有铜绞线、铝绞线和钢芯铝绞线。架空线路一般情况下采用铝绞线（LJ）。钢芯铝绞线其横截面结构如图5-10所示。
（二）电杆、横担和拉线
电杆是支持导线的支柱，是架空线路的重要组成部分。电杆按其采用的材料分，有木杆、水泥杆和铁塔。电杆按其在架空线路中的地位和功能分，有直线杆、分段杆、转角杆、终端杆、跨越杆和分支杆等型式。图5-11是上述各种杆型在低压架空线路上应用的示意图。
（三）线路绝缘子和金具
连缘子又称瓷瓶。线路绝缘子按电压高低分低压绝缘子和高压绝缘子两大类。图5-14是高压线路绝缘子的外形结构。线路金具是用来连接导线、安装横担和绝缘子等的金属附件。
（四）架空线路的敷设
1．敷设的要求和路径的选择
选择架空线路的路径时，应考虑以下原则：
1）路径要短，转角尽量地少。
2）尽量避开河洼和雨水冲刷地带、不良地质地区及易燃、易爆等危险场所。
3）不应引起机耕、交通和人行困难。
4）不宜跨越房屋，应与建筑物保持一定的安全距离。
5）应与工厂和城镇总体规划协调配合，并适当考虑今后的发展。

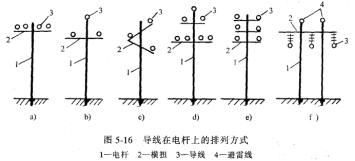

2．导线在电杆上的排列方式
三相四线制低压架空线路的导线，一般都采用水平排列。三相三线制架空线路的导线，可三角形排列，也可水平排列。多回路导线同杆架设时，可三角、水平混合排列，也可全部垂直排列，电压不同的线路同杆架设时，电压较高的线路应架设在上边，电压较低的线路则架设在下边。
3．架空线路的档距、弧垂及其他距离

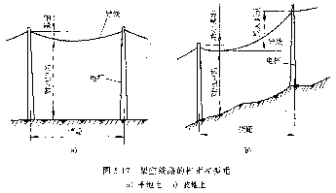

架空线路的档距是指同一线路上相邻两根电杆之间的水平距离，如图5-17所示。架空线路的弧垂是指架空线路一个档距内导线最低点与两端电杆上导线悬挂点之间的垂直距离，如图5-17所示。
二、电缆线路的结构和敷设
电缆线路与架空线路相比，具有成本高、投资大、维修不便等缺点，但是电缆线路具有运行可靠、不易受外界影响、不需架设电杆、不占地面、不碍观瞻等优点，特别是在有腐蚀性气体和易燃易爆场所，不宜架设架空线路时，只有敷设电缆线路。
（－）电缆和电缆头
（二）电缆的敷设
1．电缆敷设路径的选择
选择电缆敷设路径时，应考虑以下原则：①避免电缆遭受机械性外力、过热、腐蚀等的危害；②在满是安全要求条件下应使电缆较短；③便于敷设、维护；④应避开将要挖掘施工的地方。
2．电缆的敷设方式
工厂中常见的电缆敷设方式有直接埋地敷设（见图5-22）、利用电缆沟（见图5-23）和电缆桥架（见图5-24）等几种。而在发电厂、某些大型工厂和现代化城市中，则还有的采用电缆排管（图5-25）和电缆隧道（图5-26）等敷设方式。
3．电缆敷设的一般要求
1）电缆长度宜按实际线路长度考虑增加5％～10％的裕量，以作为安装、检修时的备用。直埋电缆应作波浪形埋设。
2）下列场合的非铠装电缆应采取穿管保护。
3）多根电缆敷设在同一通道中位于同侧的多层支架上时，应按下列敷设要求进行配置：①应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通信电缆的顺序排列；②支架层数受通道空间限制时，35kV及以下的相邻电压级的电力电缆可排列在同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上；③同一重要回路的工作与各用电缆实行耐火分隔时，宜适当配置在不同层次的支架上。
4）明敷的电缆不宜平行敷设于热力管道上部。
5）电缆应远离爆炸性气体释放源。
6）电缆沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，且应符合下列要求：①易燃气体比空气重时，电缆宜在管道上方；②易燃气体比空气轻时，电缆宜在管道下方。
7）电缆沟的结构应考虑到防火和防水。
8）直埋敷设于非冻土地区的电缆，其外皮至地下构筑物基础的距离不得小于0.3m；至地面的距离不得小于0.7m；当位于车行道或耕地的下方时，应适当加深，且不得小于lm。9）电缆的金属外皮、金属电缆头及保护钢管和金属支架等，均应可靠地接地。
