第一节　距离测量原理

本节概述

 丈量距离时，常使用钢尺、皮尺、绳尺等，辅助工具有标杆、测钎和垂球等。

一、钢尺

钢尺是钢制的带尺，常用钢尺宽10mm，厚0.2mm；长度有20m、30m及50m几种，卷放在圆形盒内或金属架上。钢尺的基本分划为厘米，在每米及每分米处有数字注记。一般钢尺在起点处一分米内刻有毫米分划；有的钢尺，整个尺长内都刻有毫米分划。

   由于尺的零点位置的不同，有端点尺和刻线尺的区别。端点尺是以尺的最外端作为尺的零点，当从建筑物墙边开始丈量时使用很方便。刻线尺是以尺前端的一刻线作为尺的零点。

2．辅助工具

量具的辅助工具有标杆、测钎、垂球等，如图4-2所示。标杆又称花杆，直径3～100px，长2～3m，杆身涂以500px间隔的红、白漆，下端装有锥形铁尖，主要用于标定直线方向；测钎亦称测针，用直径5mm左右的粗钢丝制成，长30～1000px，上端弯成环行，下端磨尖，一般以11根为一组，穿在铁环中，用来标定尺的端点位置和计算整尺段数；垂球用于在不平坦地面丈量时将钢尺的端点垂直投影到地面。此外还有弹簧秤和温度计，以控制拉力和测定温度。

当进行精密量矩时，还需配备弹簧秤和温度计，弹簧秤用于对钢尺施加规定的拉力，温度计用于测定钢尺量矩时的温度，以便对钢尺丈量的距离施加温度改正，如图4-2所示。

二、直线定线

当地面两点之间的距离大于钢尺的一个尺段或地势起伏较大时，为方便量矩工作，需分成若干尺段进行丈量，这就需要在直线的方向上插上一些标杆或测钎，在同一直线上定出若干点，这项工作被称为直线定线，其方法有以下几种。

1．两点间目测定线

目测定线适用于钢尺量矩的一般方法。如图4-3所示，设A和B为地面上相互通视、待测距离的两点。现要在直线AB上定出1，2等分段点。先在A，B两点上竖立花杆，甲站在A杆后约1m处，指挥乙左右移动花杆，直到甲在A点沿沿标杆的同一侧看见A，1，B三点处的花杆在同一直线上。用同样方法可定出2点。直线定线一般应由远到近，即先定1站立在直线方向的左侧或右侧。

2．  逐渐趋近定线

逐渐趋近定线适用于A，B两点在高地两侧，互不通视的量距。如图4-4所示，欲在AB两点间标定直线，可采用逐渐趋近法。先在A、B两点上竖立标杆，甲、乙两人各持标杆分别选择在C1和D1处站立，要求B、D1、C1位于同一直线上，且甲能看到B点，乙能看到A点。可先由甲站在C1处指挥乙移动至BC1直线上的D1处。然后，由站在D1处的乙指挥甲移动至A D1直线上的C2处，要求甲站在C2处能看到B点，接着再由站在C2处的甲指挥乙移至能看到A点的D2处，这样逐渐趋近，直到C、D、B在一直线上，同时A、C、D也在一直线上，这时说明A、C、D、B均在同一直线上。

3．经纬仪定线

当直线定线精度要求较高时，可用经纬仪定线。如图4-5所示，欲在AB直线上确定出1、2、3点的位置，可将经纬仪安置于A点，用望远镜照准B点，固定照准部制动螺旋，然后将望远镜向下俯视，将十字丝交点投测到木桩上，并钉小钉以确定出1点的位置。同法标定出2、3点的位置。

三、钢尺量距的一般方法

（一）平坦地面的距离丈量

丈量工作一般由两人进行。如图4-6所示，沿地面直接丈量水平距离时，可先在地面上定出直线方向，丈量时后尺手持钢尺零点一端，前尺手持钢尺末端和一组测钎沿A，B方向前进，行至一尺段处停下，后尺手指挥前尺手将钢尺拉在A、B直线上，后尺手将钢尺的零点对准A点，当两人同时把钢尺拉紧后，前尺手在钢尺末端的整尺段长分划处竖直插下一根测钎得到1点，即量完一个尺段。前、后尺手抬尺前进，当后尺手到达插测钎处时停住，再重复上述操作，量完第二尺段。后尺手拔起地上的测钎，依次前进，直到量完AB直线的最后一段为止。

（二）倾斜地面的距离丈量

1．平量法

2．斜量法

四、钢尺的精密量距方法

当用钢尺进行精密量距时，钢尺必须经过检定并得出在检定时拉力与温度的条件下应有的尺长方程式。丈量前应先用经纬仪定线。如地势平坦或坡度均匀，可将测得的直线两端点高差作为倾斜改正的依据；若沿线地面坡度有起伏变化，标定木桩时应注意在坡度变化处两木桩间距离略短于钢尺全长，木桩顶高出地面2～75px，桩顶用“十”来标示点的位置，用水准仪测定各坡度变换点木桩桩顶间的高差，作为分段倾斜改正的依据。丈量时钢尺两端都对准尺段端点进行读数，如钢尺仅零点端有毫米分划，则须以尺末端某分米分划对准尺段一端以便零点端读出毫米数。每尺段丈量三次，以尺子的不同位置对准端点，其移动量一般在ldm以内。三次读数所得尺段长度之差视不同要求而定，一般不超过2～5mm，若超限，须进行第四次丈量。丈量完成后还须进行成果整理，即改正数计算，最后得到精度较高的丈量成果。

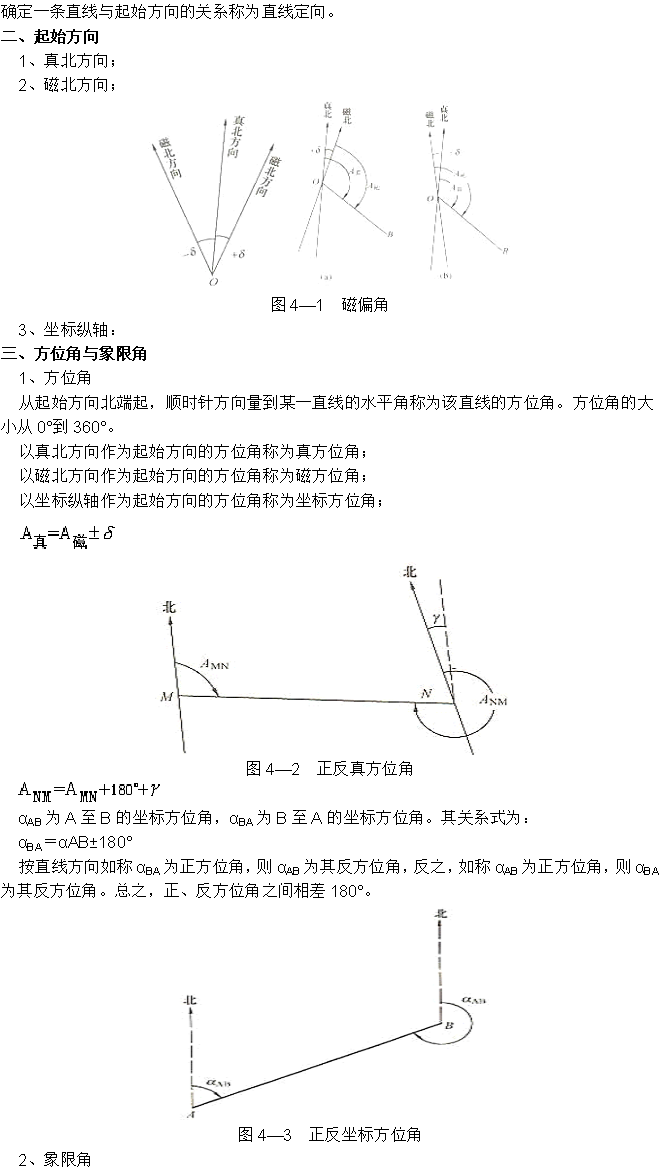

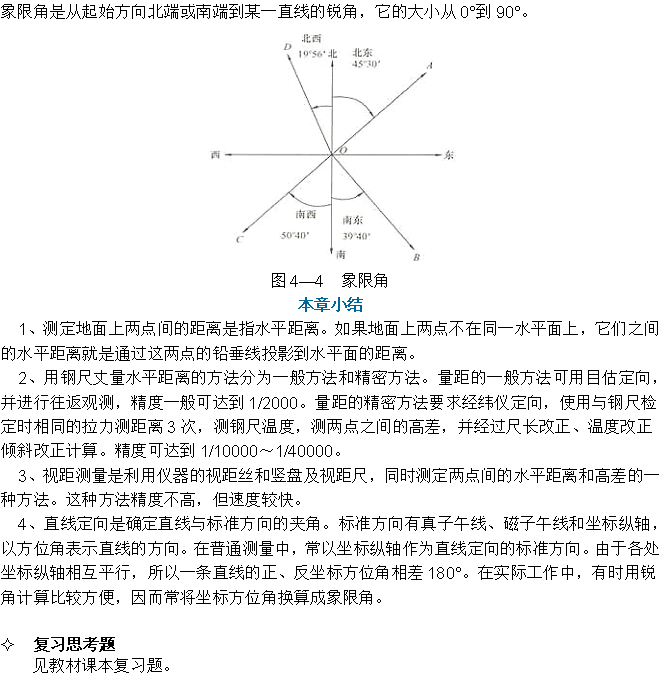

第二节　直线定向

一、定向的意义

    意义：确定两点在平面坐标中的相对关系时必须进行直线定向。
