第五节　竖直角测量

一、竖直角测量的基本概念

    竖直角概念：在竖直面内视线方向与水平线的夹角。

    竖直角范围：－90°～＋90°

图3－9　竖直角的概念

二、竖直度盘和读数系统

    1、竖直度盘随着望远镜的转动而转动

    2、望远镜视线水平、竖盘指标水准管气泡居中时，指标线所指的读数应为0°、90°、180°或270°。

    3、指标线随着指标水准管微动螺旋的转动而运动。

图3－10　竖直度盘和读数系统

三、竖直角的计算

图3－11　竖直度盘刻划的两种情况

    a图：度盘顺时针注记，计算公式为：



    b图：度盘逆时针注记，计算公式为：

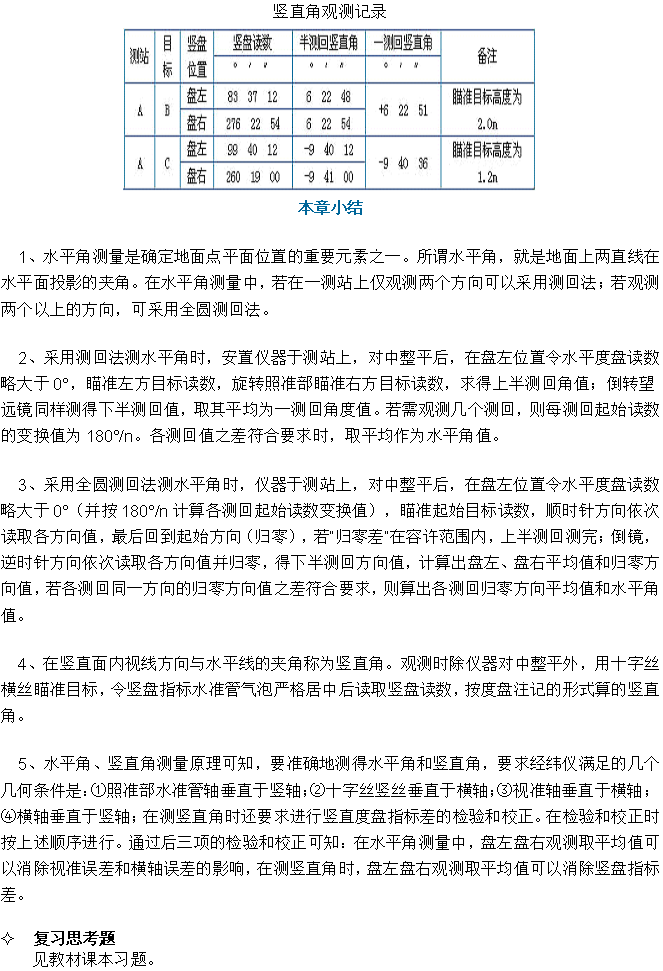

四、竖直角观测

    1、安置仪器，对中整平。

    2、盘左瞄准观测目标，转动竖盘指标水准管微动螺旋，使指标水准管气泡居中，读取竖盘读数，记录。

    3、盘右，重复相同步骤。

    4、计算。
