极限应力图是在疲劳寿命 N 一定时，表示疲劳极限  与应力比  之间关系的线图。

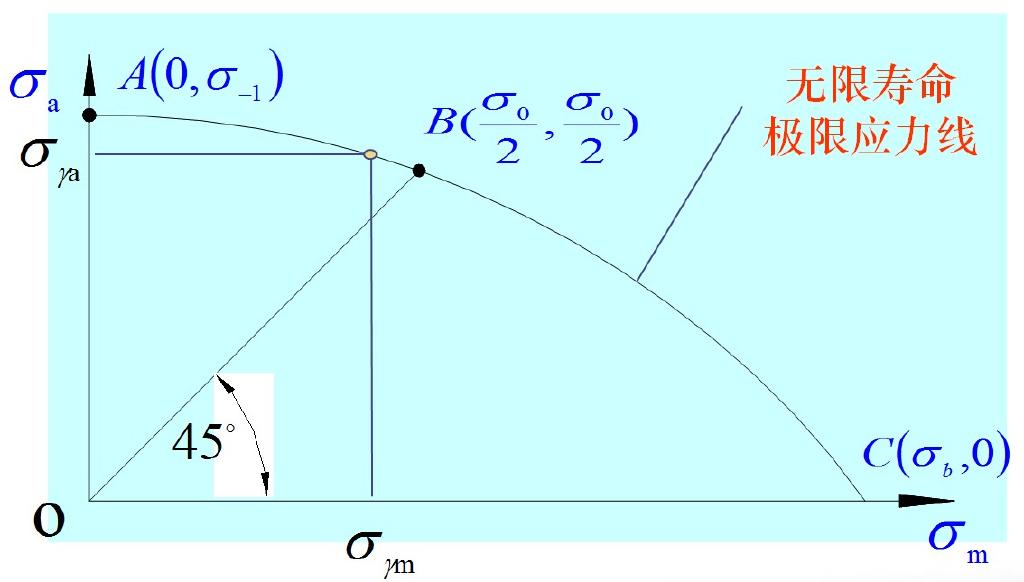

疲劳寿命为 （无限寿命）时的  -  极限应力图如图所示。

极限应力线上的每个点，都表示了某个应力比下的极限应力  。

                              =  +

极限应力线上的点称为极限应力点。三个特殊点 A、B、C 分别为对称循环、脉动循环、以及静应力下的极限应力点。

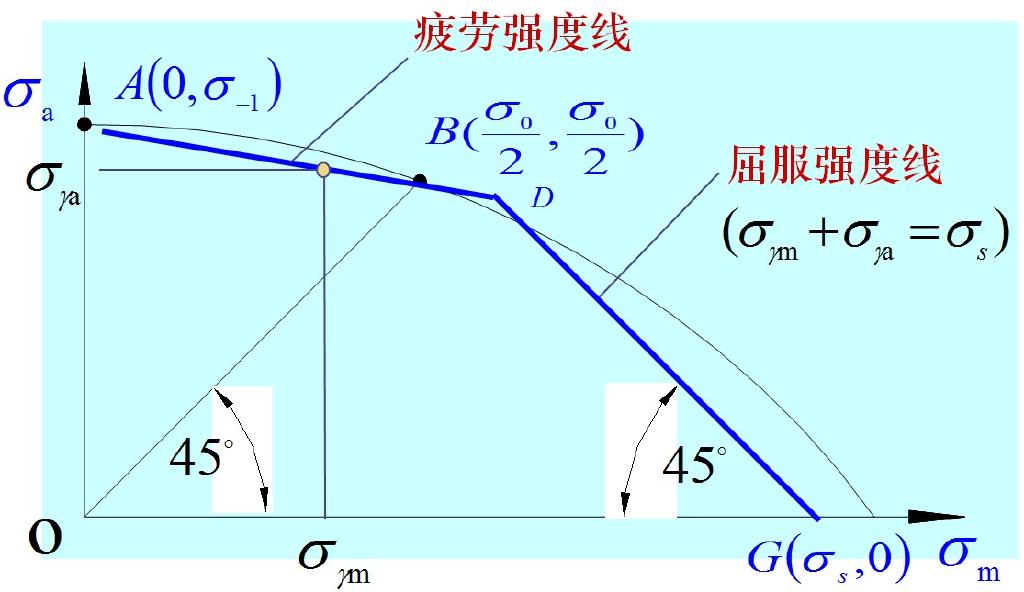

对于高塑性钢，常将其极限应力线简化为折线 ABDG 。

AD 段的方程为：  +  =

式中： =     ——等效系数

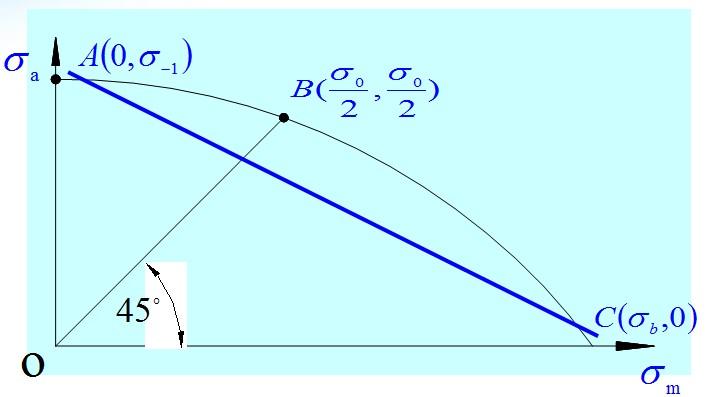

对于低塑性钢或铸铁，其极限应力线可简化为直线 AC 。

注：1）疲劳曲线的用途：在于根据  确定某个循环次数 N 下的条件疲劳极限  。

      2）极限应力图的用途：在于根据  确定非对称循环应力下的疲劳极限以计算安全系数。

      3）对于切应力，只需将各式中的  换成  即可。
