单向不稳定变应力时零件的疲劳强度
  • 1 单向不稳定变应力...
  • 2 单向不稳定变应力...


单向不稳定变应力时的疲劳强度计算

不稳定变应力可分为非规律性的和规律性的两大类。

非规律性的不稳定变应力,其变应力参数的变化要受到很多偶然因素的影响,是随机变化的。承受非规律性不稳定变应力作用的典型零件,可以举汽车的钢板弹簧为例。作用在它上面的载荷和应力的大小,要受到载重量大小、行车速度、轮胎充气程度、路面状况以及驾驶员的技术水平等一系列因素的影响。对于这一类的问题,应根据大量的试验,求得载荷及应力的统计分布规律,然后用统计疲劳强度的方法来处理。

规律性的不稳定变应力,其变应力参数的变化有一个简单的规律。承受近似于规律性的不稳定变应力作用的零件,可以举专用机床的主轴、高炉上料机构的零件等作为例子。对于这一类问题,是根据疲劳损伤累积假说(常称为Miner法则)进行计算的。

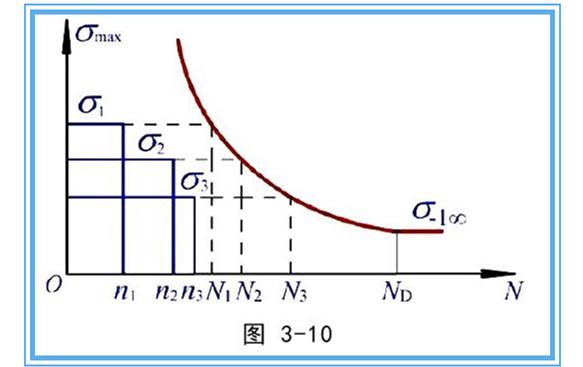

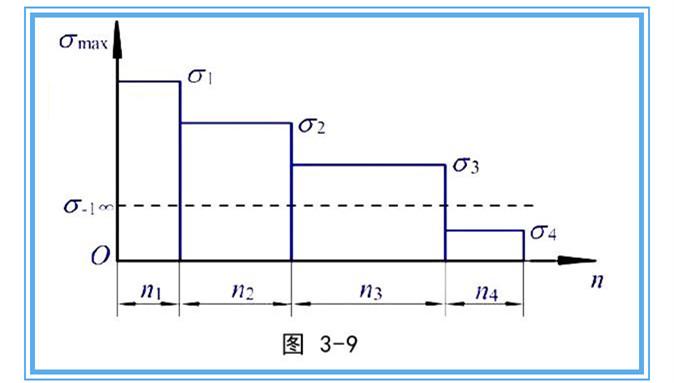

图3-9为一规律性的不稳定变应力的示意图。变应力 (对称循环变应力的最大应力,或不对称循环变应力的等效对称循环变应力的应力幅,下同)作用了  次, 作用了 次等。把图3-9中所示的应力图放在材料的  坐标上,如图3-10所示。根据  曲线,可以找出仅有Ul作用时使材料发生疲劳破坏的应力循环次数N1。假使应力每循环一次都对材料的破坏起相同的作用,则应力  每循环一次对材料的损伤率即为1/N,而循环了  次的  对材料的损伤率即为 /。如此类推,循环  次的  对材料的损伤率为 /等。

 按图所示。小于材料的持久疲劳极限  ,它当然可以作用无限多次循环而不引起疲劳破坏。这就是说,小于材料持久疲劳极限的工作应力对材料不起疲劳损伤的作用,故在计算疲劳损伤时可以不予考虑。

因为当损伤率达到100%时,材料即发生疲劳破坏,故对应于极限状况有

              ∑ni/Ni=1 式          (3 -28)

是疲劳损伤累积假说的数学表达式。自从此假说提出后,学术界和工程界都做了大量的试验研究,以验证此假说的正确性。试验证明,当各个作用的应力幅无很大的差别以及无短时的强烈过载时,这个规律是正确的;当各级应力是先作用最大的,然后依次降低时,式(3 -28)中的等号右边将不等于1而小于1;当各级应力是先作用最小的,然后依次升高时,则式中等号右边要大予1。通过大量的试验,可以有以下的关系

                = 1     (3 -29)

当上式右边的值小于1时,表示每一循环的变应力的损伤率实际上是大于1/Ni的。这一现象可以解释为:使初始疲劳裂纹产生和使裂纹扩展所需的应力水平是不同的。递升的变应力不易产生破坏,是由于前面施加的较小的应力对材料不但没有使初始疲劳裂纹产生,而且对材料起了强化的作用;递减的变应力却由于开始作用了最大的变应力,引起了初始裂纹,则以后施加的应力虽然较小,但仍能够使裂纹扩展,故对材料有削弱的作用,因此使式(3-29)右边的值小于1。虽然如此,由于疲劳试验的数据具有很大的离散性,从平均的意义上来说,在设计中应用式(3-28)还是可以得出一个较为合理的结果的。
