1. 气动元件

供料站气动控制回路采用标准双作用直线气缸作为执行元件为了使气缸的动作平稳可靠，使用单向节流阀单对气缸的运动速度加以控制，向节流阀是由单向阀和节流阀并联而成的流量控制阀，常用于控制气缸的运动速度，也称为速度控制阀。

单电控电磁换向阀、电磁阀组。YL-335B 所有工作单元的执行气缸都是双作用气缸， 因此控制它们工作的电磁阀需要有二个工作口和二个排气口以及一个供气口，故使用的电磁阀均为二位五通电磁阀。  供料单元用了两个二位五通的单电控电磁阀。两个电磁阀是集中安装在汇流板上的。 汇流板中两个排气口末端均连接了消声器， 消声器的作用是减少压缩空气在向大气排放时的噪声。 这种将多个阀与消声器、 汇流板等集中在一起构成的一组控制阀的集成称为阀组， 而每个阀的功能是彼此独立的。

2.气动控制回路

气动控制回路是本工作单元的执行机构，该执行机构的控制逻辑与控制功能是由PLC 实现的。气动控制回路的工作原理如图2-1所示。图中1A和2A分别为推料气缸和顶料气缸。1B1和1B2为安装在推料缸的两个极限工作位置的磁感应接近开关，2B1和2B2为安装在推料缸的两个极限工作位置的磁感应接近开关。1Y1和2Y1分别为控制推料缸和顶料缸的电磁阀的电磁控制端。通常，这两个气缸的初始位置均设定在缩回状态。

3.传感器

YL-335B 各工作单元所使用的传感器都是接近传感器， 它利用传感器对所接近的物体具有的敏感特性来识别物体的接近，并输出相应开关信号。

1、磁性开关

YL-335B 所使用的气缸都是带磁性开关的气缸。这些气缸的缸筒采用导磁性弱、隔磁性强的材料，如硬铝、不锈钢等。在非磁性体的活塞上安装一个永久磁铁的磁环，这样就提供了一个反映气缸活塞位置的磁场。而安装在气缸外侧的磁性开关则是用来检测气缸活塞位置，即检测活塞的运动行程的。

在磁性开关上设置的 LED 显示用于显示其信号状态，供调试时使用。磁性开关动作时，输出信号“1” ，LED亮；磁性开关不动作时，输出信号“0” ，LED不亮。

磁性开关的安装位置可以调整，调整方法是松开它的紧固定位螺栓，让磁性开关着气缸滑动，到达指定位置后，再旋紧固定螺栓。

磁性开关有蓝色和棕色2根引出线， 使用时蓝色引出线应连接到 PLC 输入公共

端，棕色引出线应连接到PLC 输入端。磁性开关的内部电路如图 2-1 中虚线框内所示。



                      图 2-1 磁性开关内部电路图

2、漫射式光电接近开关

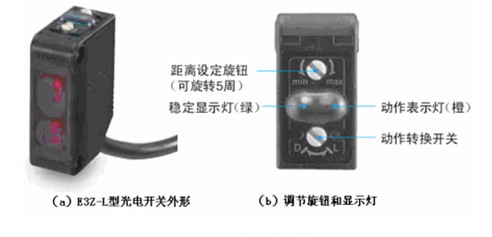

漫射式光电接近开关供料单元中，用来检测工件不足或工件有无的漫射式光电接近开关选用神视（OMRON）公司的 CX-441（E3Z-L61）型放大器内置型光电开关（细小光束型，NPN 型晶体管集电极开路输出），。该光电开关的外形和顶端面上的调节旋钮与显示灯如图2-2所示。

                                   图 2-2

CX-441（E3Z-L61）光电开关的外形和调节旋钮、显示灯。

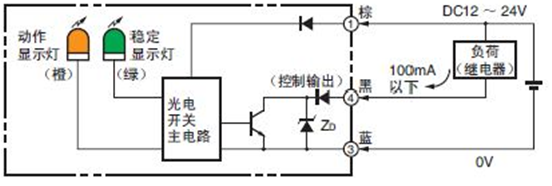

图2-3给出该光电开关的内部电路原理框图。

                    图 2-3  CX-441（E3Z-L61）光电开关电路原理图

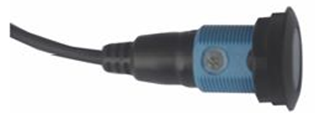

用来检测物料台上有无物料的光电开关是一个圆柱形漫射式光电接近开关，工作时向上发出光线，从而透过小孔检测是否有工件存在， 。该光电开关选用 SICK 公司产品MHT15-N2317 型，其外形如图2-4所示。

                                    图2-4

3、供料单元的 PLC 控制系统

PLC 的 I/O 接线

根据工作单元装置的I/O 信号分配（表2-1）和工作任务的要求，供料单元PLC 选用S7-224 AC/DC/RLY 主单元，共14点输入和10点继电器输出。PLC 的  I/O 信号分配如表2-2所示，接线原理图则见图2-5。

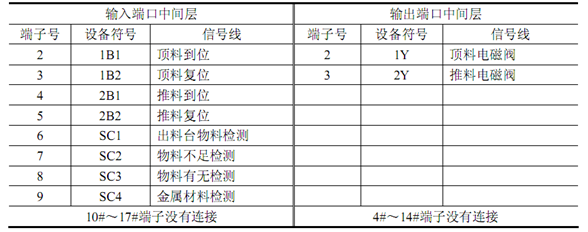

                    表 2-1   供料单元装置侧的接线端口信号端子的分配
