直流电动机的机械特性







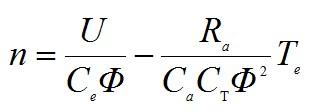

励直流电动机具有较“硬”的机械特性。




                                                                                                                                                    并励直流电动机接线图 、机械特性

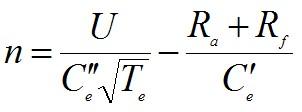

串励直流电动机机械特性为“软”特性。

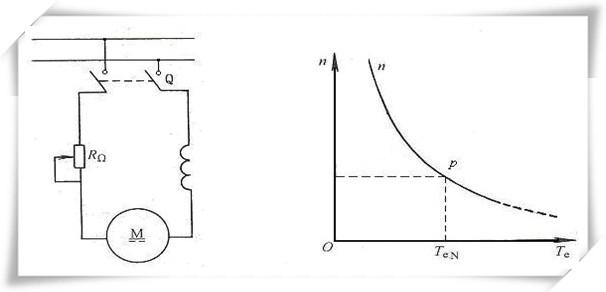

                                                                                    串励直流电动机接线图、机械特性

他励、并励直流电动机在运行中，励磁绕组不允许断开。串励直流电动机不能空载运行，因为空载转速很高，会造成电动机的机械损伤。复励直流电动机的机械特性

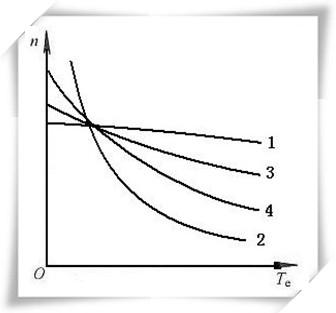

                                                 不同励磁方式直流电动机机械特性比较

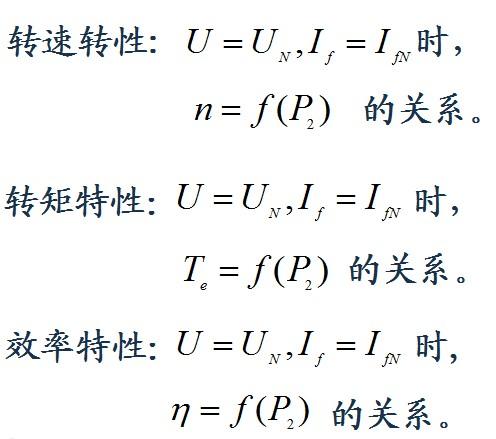

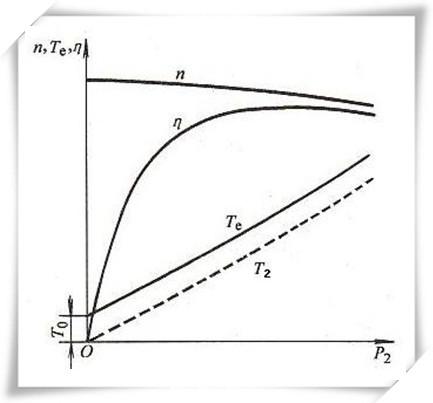

                                                                                                    并励直流电动机的工作特性
