图4-1-2是一台三相感应电机的装配图。三相感应电机主要由定子、转子和定、转子之间的空气隙构成。此外，还有端盖、机座、轴承等部件。

1—轴承  2—前端盖  3—转轴  4—出线盒  5—定子铁心  6—吊攀  7—转子

8—定子绕组  9—机座  10—后端盖  11—风罩  12—风扇

图4-1-2 小型三相感应电机装配图

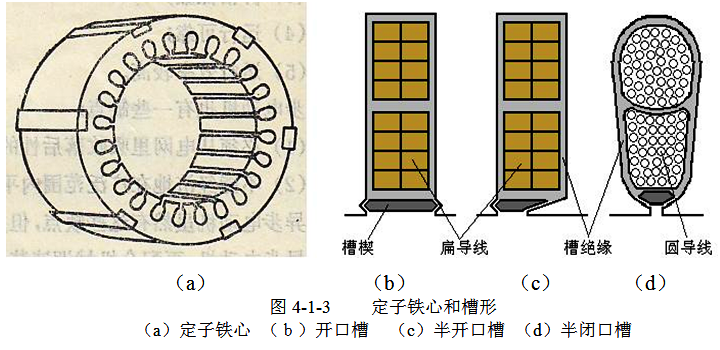

定子是电动机固定不动的部分，由定子铁心、定子绕组和机座三部分组成。机座是电动机的外壳，起支撑作用，通常小型电机用铸铁铸成，大中型电机用钢板拼焊而成。定子铁心装在机座内部，通常由0.5mm厚的硅钢片叠成，外形如图4-1-3（a）所示的同心圆柱体。在定子铁心内圆均匀地布置若干个槽，槽形如图4-1-3所示。图4-1-3（b）所示槽形称为开口槽，通常用于硬线圈的大、中型感应电动机。图4-1-3（c）所示槽形称为半开口槽，适用于硬线圈的中型电机。图4-1-3（d）所示槽形称为半闭口槽，通常用于散下线，软线圈的小型感应电动机。

为了减少激磁电流，提高感应电机的功率因数，定、转子之间的气隙应制作得尽可能小，但也应防止运行时由于轴的变形和振动使定、转子之间发生摩擦或碰撞。

感应电机的转子包括铁心、绕组和转轴等几部分。转子铁心一般也用0.5mm厚的硅钢片叠成。在转子铁心外圆冲槽，槽内嵌放转子绕组，转子绕组有笼型和绕线型两种结构。
