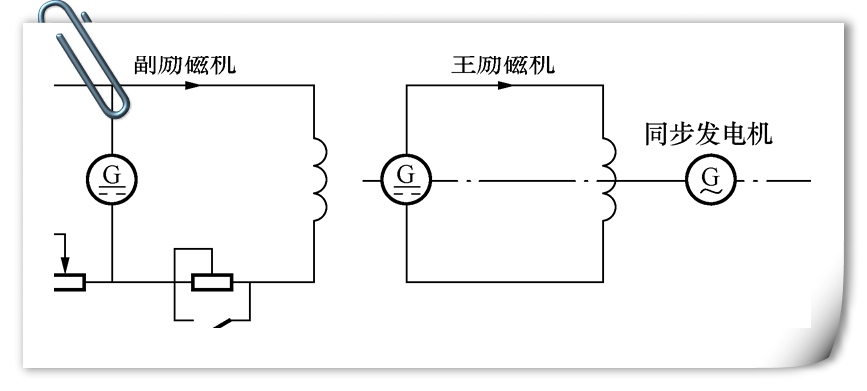

采用直流励磁机励磁时，提供直流励磁的电机一般是他励或并励直流发电机，与同步发电机同轴安装。他励时还需要一台同轴安装的副励磁机为主励磁机励磁，副励磁机多用并励直流发电机。图16-7是直流励磁机励磁方式原理图。

                                                图16-7直流励磁机励磁方式原理图

随着同步发电机容量的增大，励磁机的容量也增大，直流励磁机在制造、运行和维护等方面都存在一些问题。近年来，由于半导体整流技术的快速发展，半导体整流器励磁方式得到了广泛应用。整流器励磁又分为静止半导体励磁方式和旋转半导体励磁方式。

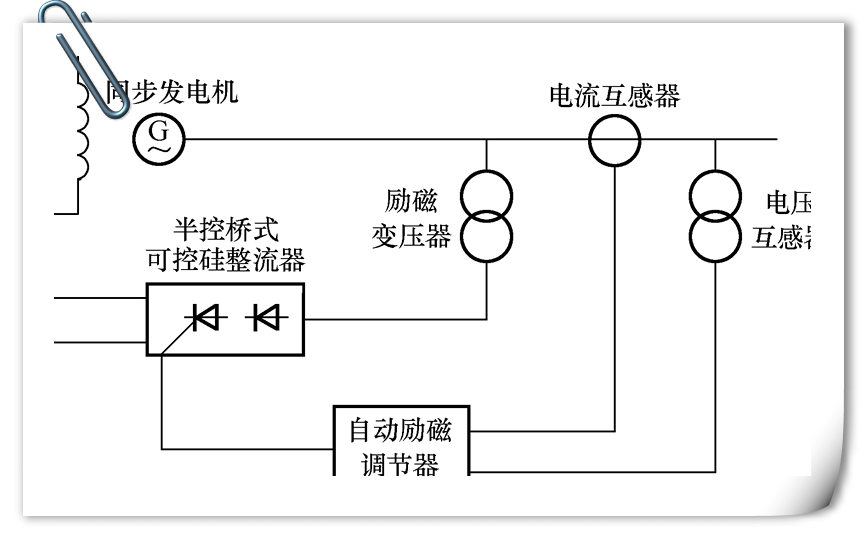

一种典型的静止半导体励磁方式是如图16-8所示的可控硅自并励励磁方式。它的主要特点是取消了励磁机，利用全静止的半控桥式可控硅整流器提供直流励磁，整流桥交流侧能源由电网或主发电机提供。

                                                    图16-8 静止半导体励磁方式原理

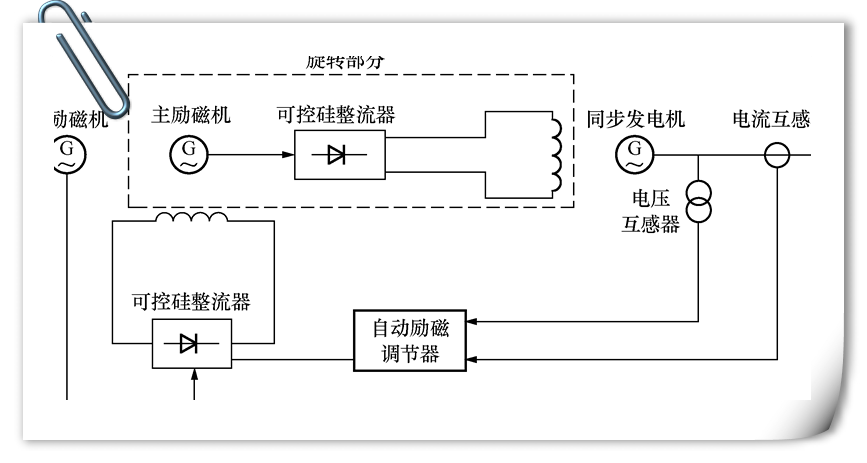

图16-9所示为旋转半导体励磁方式的原理图。主励磁机为旋转电枢式的三相同步发电机，即三相交流绕组在转子上，磁极在定子上。三相交流绕组和半导体整流元件都在同一轴上并和转轴一起旋转，这样主励磁机产生的三相交流电经半导体整流后直接供给主发电机的励磁，不再需要电刷和集电环，减少了电刷和集电环上的损耗，提高了运行可靠性，这种系统又称为无刷励磁系统。交流主励磁机的励磁，由同轴的交流副励磁机经静止的可控硅整流器整流后供给。各种励磁方式都需要有自动励磁调节器，以便按运行需要自动调节主发电机的励磁。

                                                        图16-9旋转半导体励磁方式原理
