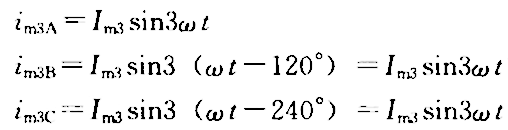

由于磁路的饱和影响，当铁心中的磁通为正弦波时，激磁电流为尖顶波。尖顶波的主要成分是基波分量和三次谐波分量。三次谐波电流的频率为基波频率的3倍，在三相系统中，它们同相位，即

（5-2）

式中：为三次谐波电流的幅值。

当激磁电流为正弦波时，铁心中的磁通便为平顶波。平顶波的主要成分也是基波分量和三次谐波分量。同样，在三相系统中，三次谐波磁通也为同相位。对于单相变压器．由于三次谐波电流可以流通，因此在正弦电源电压作用下，单相变压器的主磁通及其感应电动势都接近为正弦波。但在三相变压器中，三次谐波的电流和三次谐波的磁通能否流通，分别要由绕组的联结方式和磁路的结构来决定。因此三相变压器中激磁电流、主磁通及其感应电动势的波形与三相绕组的联结方式和磁路的结构有关。
