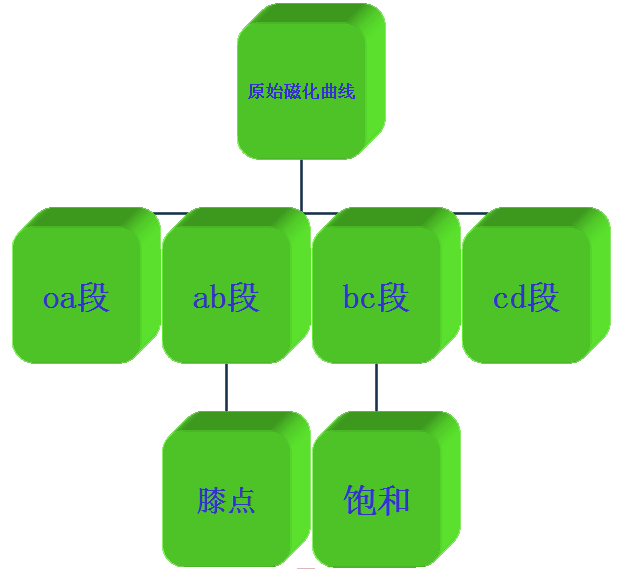

分析:起始磁化曲线基本上可分为四段 ,如下

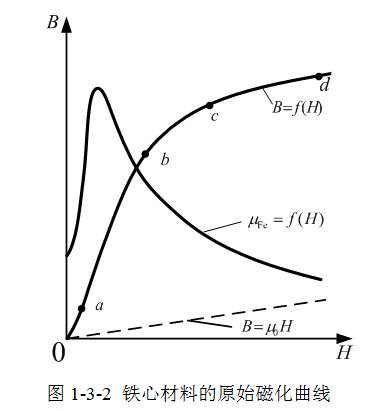

将一块尚未磁化的铁磁材料进行磁化，当磁场强度 H 由零开始逐渐增加时，磁感应强度 B 也随之增加，如图1-3-2所示，这条  曲线称之为原始磁化曲线。从这条曲线可以看出，当外磁场由零逐渐增大时，开始磁感应强度 B 随着磁场强度 H 增加较慢，如图中  段，然后磁感应强度 B 随着 H 的增大而迅速增长，如图中的 ab 段所示，之后增长放慢，并逐渐趋向于饱和，如图中的 bc 段所示，达到饱和以后，磁化曲线基本上成为与非铁磁材料的  特性相平行的直线，如图中 cd 段所示。工程上将  段称为起始段，ab 段称为直线段, bc 段称为饱和段，cd 段称为过饱和段。称 b 点为膝点，c 点为饱和点。

由于铁磁材料的磁化曲线不是一条直线，所以 μ=B/H 也随 H 的变化而变化，如图1-3-2中的  曲线。可以看出，在磁化曲线的直线段，铁磁材料的磁导率随磁场强度的增加迅速增大；进入饱和区后，磁场强度增加，磁导率急剧下降；至过饱和区，磁导率基本不再随磁场强度的变化而变化，保持为一常数。因此铁磁材料的磁阻不是常数，而是随铁磁材料饱和程度的增加而增大。
