磁化





铁磁材料被放入磁场中会呈现出很强的磁性，这种现象称为铁磁材料的磁化，能够被磁化是铁磁材料的基本特性之一。普遍认为，铁磁材料的内部存在着许多很小的被称为磁畴的天然磁化区，每一个磁畴均可以看作为一个微型磁针，如图1-3-1所示。如果没有外磁场作用，各磁畴任意排列，铁磁材料不显磁性见图[1-3-1（a）]；若将铁磁材料放入外磁场中，在外磁场的作用下，磁畴受到磁力的作用发生旋转，并沿磁场的方向排列整齐，铁磁材料就显示出较强的磁性[见图1-3-1（b）]。由此形成的磁化磁场，与外磁场叠加，使合成磁场显著增强。非铁磁材料中则不含有这种磁畴，所以非铁磁材料在同样磁场强度下其磁场亦不会显著增强，这就是铁磁材料的磁导率要比非铁磁材料大很多的原因。

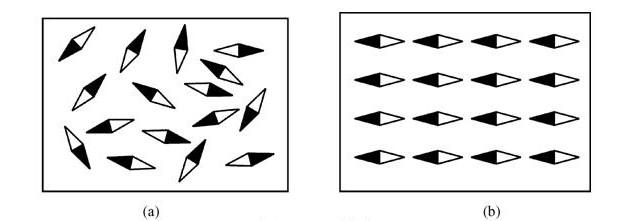

                                                                   图 1-3-1 磁畴

注：(a)未磁化；(b)磁化
