看清故障现象，是正确判断故障范围及排除故障的前提。

故障现象系统不能上电、系统报警、急停报警不能消除、

主轴或伺服轴工作不正常、刀架工作不正常、电机过热等等。





正确判断故障的范围是排除故障的关键

 故障现象      1 接通电源后，无风扇声音、各部分硬件的电源指示不亮

2 系统上电后，松开急停按钮，系统急停报警未消除，或主接触器未吸合

3刀架换刀时，到达正确刀位后，不能反转锁定。

4出现系统报警

实例一  统出现466报警

  故障范围

1 电源故障，查电源回路

2 急停故障，查相关急停

3 刀架反转的相关回路。

4 需要根据报警号判断范围

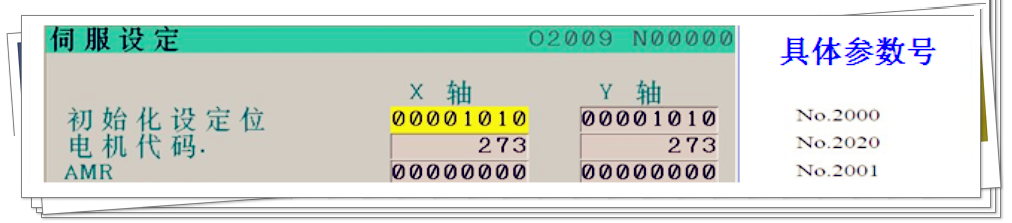

实例一  2020号参数设置不正确



        要求熟练使用维修说明书及了解各参数的含义

故障现象出现系统报警

故障范围需要根据报警号判断类型

技巧：

当出现系统报警，查手册后还不能解决问题，可以试着参数及PMC程序系统数据备份的重要性       （1）内容

 变频器IPM（OH）

(2) 主要原因和排除方法

（a）切实按下面板（控制面板）

（b）确认散热器冷却风扇是否停止

（c）确认电机是否在小于等于连续额定值下使用

（d）确认机架的冷却能力是否降低（风扇和过滤器的检查等）

（e）确认环境温度是否过高

（f） 更换SVPM

故障现象

系统出现603报警

变频器IPM报警  （过热报警）

故障原因

放大器IPM模块损坏

系统硬件故障需联系FANUC进行专业维修



1确认故障点后，再进行故障恢复

2注意勿造成新的故障

3故障恢复时注意断电

4确认设备正常后，理清设备现场

实例

我校华中数控车设备维修完后，造成新的故障。



  排故过程中要注意经验的积累，做好记录。实际常见故障会有一些规律性，要学会归纳总结。

            实例1:

   数控设备的急停故障，大多与极限位开关损坏有关。

           实例2:

   数控车的刀架故障，大多与刀架的霍尔传感器及信号连接机构有关。
