普通车床电气控制线路识读排查机床电气控制线路因机床的种类、功能及其加工工艺不同，除了各种切削运动及其辅助运动需电气控制外，还有照明、冷却等许多电气控制内容，电气控制线路较为复杂。

电器设备和NC控制单元的注意事项

操作、检查或维修时，要遵照下列几点 ：

1） 注意不要触及或碰撞NC控制单元和电器线路。

2） 电源引入线或电缆的长度应适合。由于特殊原因电源引入线必须经过地面时，应采取适当的保护措施防止铁屑等物对引入线的损坏。

3） 在试运转过程中，应有本厂的售后服务人员在场，检查NC控制单元的参数以及其他电气线路并确保正确无误。

4） 配电板上电器元件以及机床的其它数据已设定好，用户不得改变。

5） 圆柱插头，挠性软管，绝缘橡胶线在插入其各自的插座时，用力不得过大。

6）检查维修电器部分时要先关掉控制板上的电源开关以及配电板上的主开关。另外，切断机床的总电源，确认电源确实被切断后，再进行检查和维修。如有可能，切断电源并锁死，或给一个信号“本机床正在维修”。另外，应张贴标志“禁止动按钮，闲杂人员禁止操作机床”。

7）机床上的安全电器设备在接触时要格外小心，并要注意其防水性。

8）配电板上所用的零件必须符合本厂的规定，必要时应使用本厂要求的断路器，本机床的断路器不得被短路。

9）控制单元的门不能打开，否则，直射的阳光或照像机的闪光会损坏控制单元的元件。

注1：本说明书介绍了机床所有可能的配置，用户应根据自己机床的具体配置看相应的说明，说明书中带*号的地方为选配件。

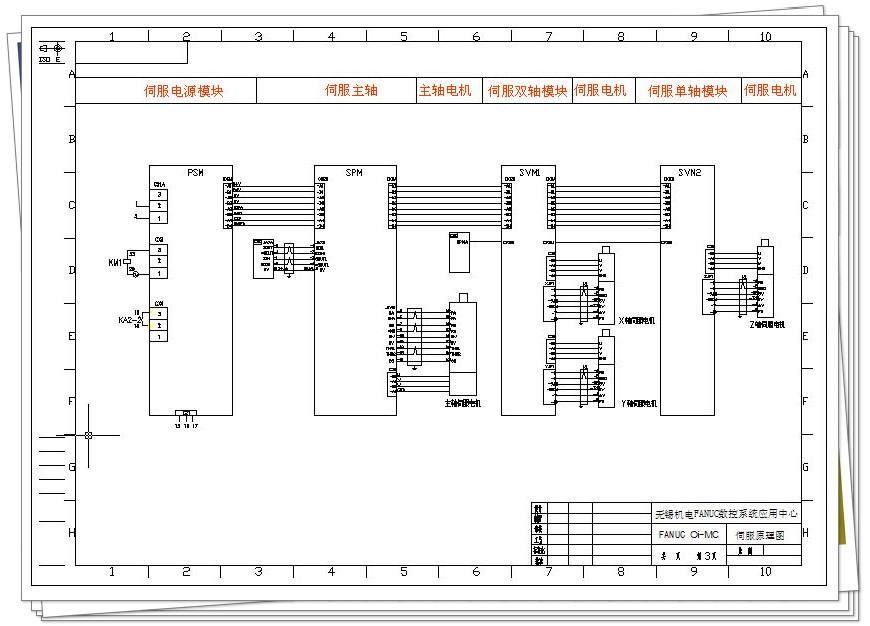

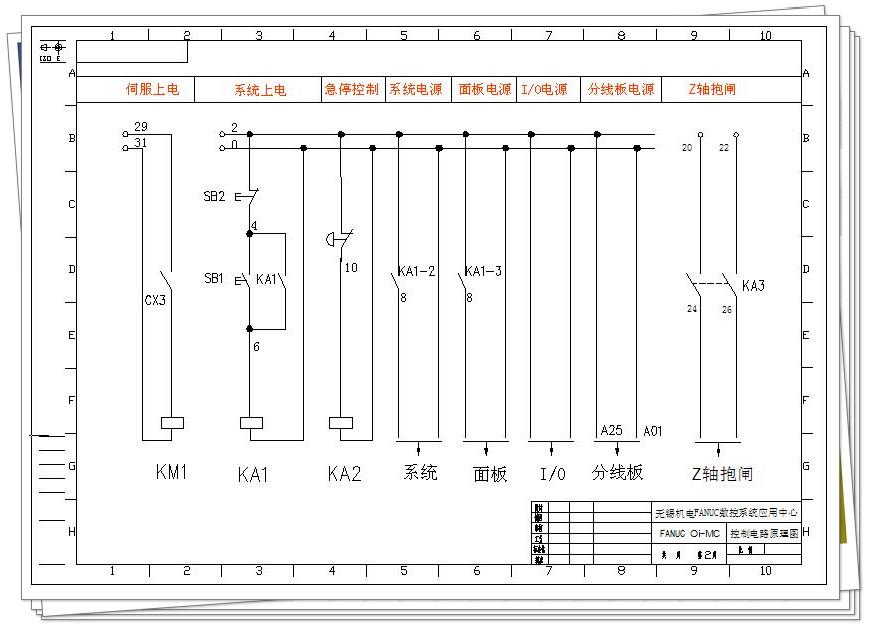

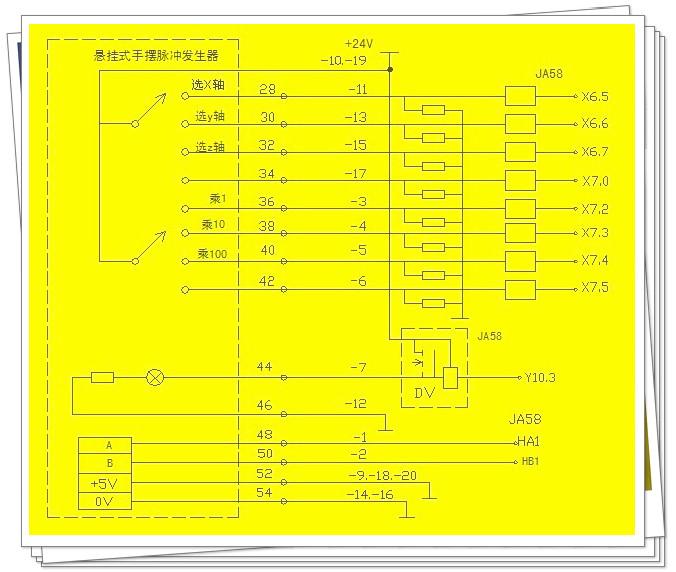

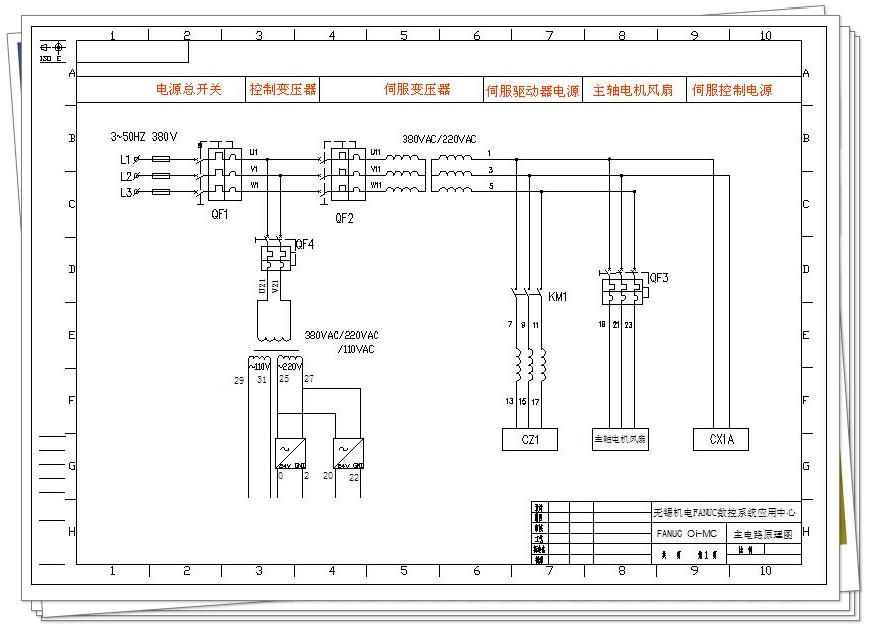

选用FANUC 0i-MC数控系统和交流进给伺服系统完成了MCS-V6立式加工中心的技术改造，用宏程序连接刀库的动作控制过程，运用0i-MC数控系统的信号、参数、PMC的功能指令完成自动换刀，应用FANUC SEVRO GUIDE系统调试软件对系统伺服参数进行调整，抑制机床震动，提高了加工精度，进一步发挥机床性能。改造后机床经过长时间的运行，该控制系统比较可靠、完全能达到使用要求，取得了良好的应用效果。
