知识要点

6.8  顺序控制功能图的基本序列及注意事项

1、控制功能图的基本结构

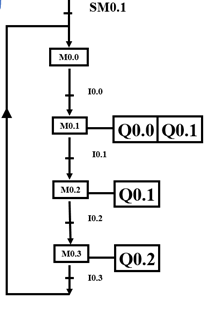

（1）单一序列

由一系列相继激活的步组成，每一步后面仅有一个转换，每一个转换的后面只有一个步，没有分支和合并

（2）选择序列

分支：选择序列的开始称为分支。转换符号只能标在水平连线之下。一般只允许同时选择一个序列。

合并：选择序列的结束称为合并。转换符号只允许标在水平连线之上

（3）并行序列

并行序列的开始称为分支。当转换的实现导致几个序列被同时激活时，这些序列称为并行序列。

  为强调转换的同步实现，其水平连线用双线表示；在分支处，在表示同步的双水平线上只能有一个转换符号。

并行序列的结束称为合并.再表示同步实现的双水平线下只允许有一个转换符号.只有当直接连在双线上的所有前级步都是活动步且相应的转换条件满足,才能发生到下一步的转换.同时,所有的前级步都变成不活动步

2、转换实现的基本规则

转换实现的条件

   (1)该转换所有的前级步都是活动步。

   (2)相应的转换条件得到满足。

转换实现应完成的操作

  (1)使所有由有向连线与相应转换符号相连的后续步都变为活动步。

  (2)使所有由有向连线与相应转换符号相连的前级步都变为不活动步。
