6.4  S7-200PLC的接线

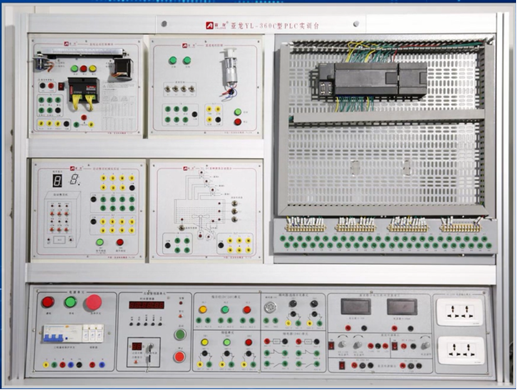

1、亚龙360C型实训台

以亚龙360C型实训台为对象,来讲解PLC的相关接线。PLC的接线包括电源线和信号线。电源线是给PLC的CPU或各输入输出模块提供工作所需要的电源,信号线是将来自现场的开关、按钮、传感器,或各种执行机构的信号连接到PLC的输入输出模块。操作台左下方有空开和急停按钮,当大家遇到安全问题时,可以通过他们切断电源。操作台右下方还提供24V直流电源。

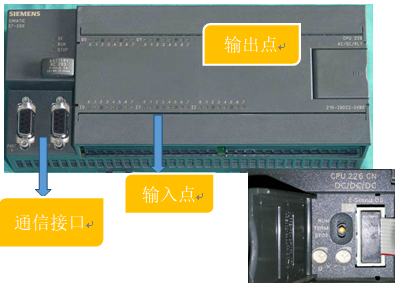

2、PLC输入/输出点

实验台右上方,有一个集成式的200plc,其输入输出点和CPU模块是集成在一起的。






3、输入/输出端接线

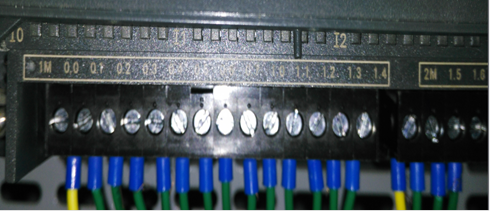

(1)输入端接线

输入点的接线端子,标有各端子对应的地址,分别是:I0.0~I0.7,I1.0~I1.7,I2.0~I2.7,这里共有24个数字量输入点。

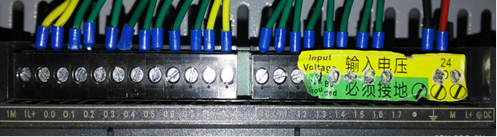

(2)输出端接线

输出点的接线端子,标有各端子对应的地址,分别是:Q0.1~Q0.7,Q1.0~Q1.7,这里共有16个数字量输出点;

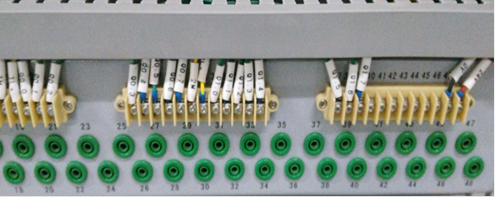

(3)接线端子排



4、混合液的控制

该混合液控制实验模块上面分别有4个数字量输入点,6个数字量输出点。

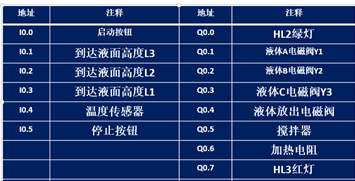

(1)IO地址分配表

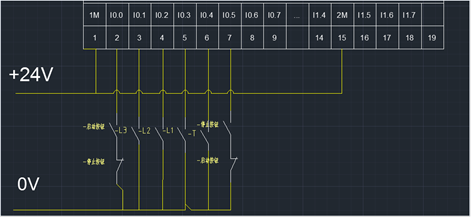

(2)输入端接线图

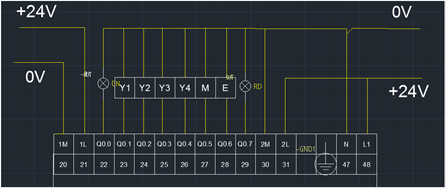

(3)输出端接线图
