知识要点：

6.3 经验设计法应用2（十字路口交通灯控制）

   1、任务引领

该任务用于模拟十字路口交通灯

当启动开关接通后，信号灯系统开始工作，先南北绿灯亮，东西红灯亮；当启动开关断开时，信号灯系统关闭。启动开关接通后，南北绿灯亮30s，同时东西红灯亮30s后，东西红灯与南北黄灯一起闪烁5s。闪烁时间到后，东西红、南北黄灯灭，东西绿灯亮、南北红灯亮。东西绿灯亮20s，同时南北红灯亮20s后，南北红灯与东西黄灯一起以2HZ频率闪烁5s。闪烁时间到后，南北红、东西黄灯灭，回到初始：南北绿灯亮、东西红灯亮。并按上述规律，周而复始。

2任务分析

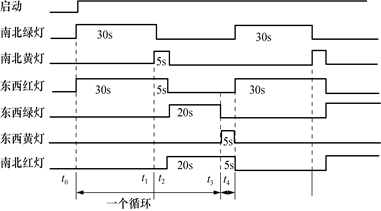

（1）理清思路，画时序图

 工作过程描述完后，我们会感觉这个描述让我们有点晕。这时我们需静下心来仔细分析控制要求，发现各指示灯其实是严格的按照时间的顺序在工作的。因此对于这种按时间顺序来完成控制的要求，我们可以借助时序图来帮我们分析理解控制要求。因此我们现在依据控制要求，把工作时序图画出来

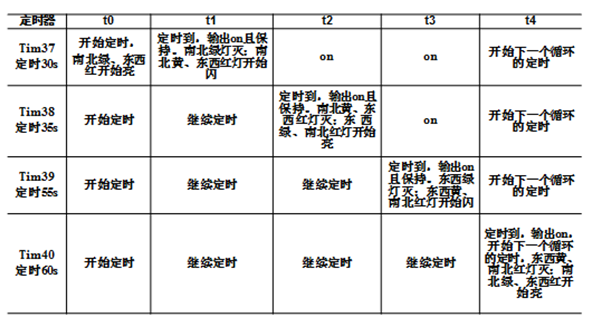

（2）定时器分配

    在控制过程中有不同的时间设置，用一个定时器是不能完成功能的，定时器分配如下表

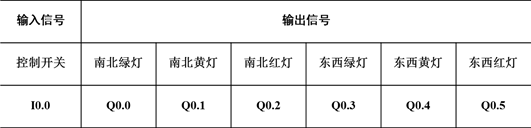

（3）PLC的输入输出点即I/O地址分配

3、任务实施

（1）定时器定时开始

（2）南北绿灯控制

（3）东西红灯控制

（4）南北黄灯控制

（5）东西绿灯控制

（6）南北红灯控制

（7）东西黄灯控制

4、总程序
