计数器的应用
  • 1 视频
  • 2 测验


知识要点

5.8   计数器的应用

1、任务引领

    为了确保交通安全，客车不能超载，假如当乘客超过20人时，报警灯将闪烁5S，提醒司机已经超载。

2、任务分析

（1）在前后车门处各设置一个光电开关，用来检测是否有乘客从前门上车或者从后门下车；

（2）若有乘客上车，则计数器加1计数，若有乘客下车，则计数器减1计数，超载时报警灯闪烁。

3、任务准备



地址

注释

I0.0

前门光电开关SB1

I0.1

后门广电开关SB2

Q0.0

输出脉冲，驱动报警指示灯

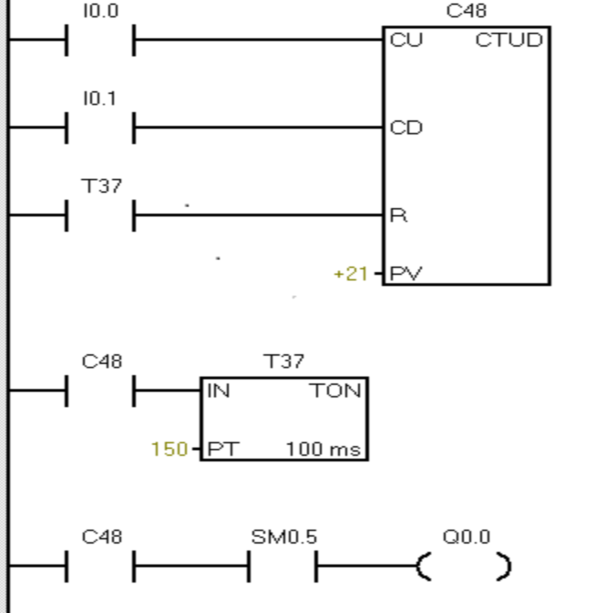

4、任务实施
