定时器的应用
  • 1 视频
  • 2 测验


知识要点

5.4   定时器的应用

1、任务引领

  PLC控制产生一个周期为3s的矩形脉冲信号实现一个指示灯的闪烁。彩灯亮1S，灭2秒。

2、任务分析

 利用接通延时定时器来产生定时：输出1，点亮彩灯；输出0，熄灭彩灯；实现灯的闪烁。

3、任务准备

地址

注释

I0.0

启动按钮SB

Q0.0

输出脉冲，驱动彩灯

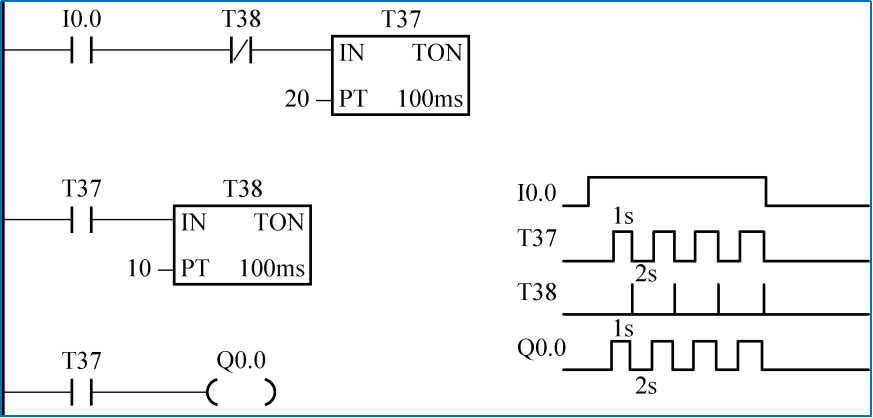

4、任务实施
