5.3  断开延时定时器TOF

 TOF（Off-Delay Timer，断开延时型定时器）指令用于在断开使能（IN）输入时（信号为 0），将输出端（TOF位）延迟一段固定的时间后断开。

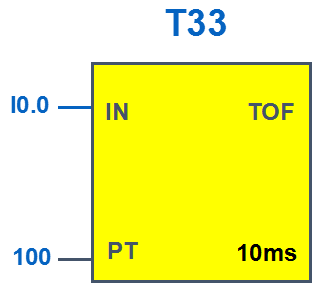

1、断开延时定时器TOF（Off-Delay Timer）

IN——使能输入端

PT——预设值输入端

T33——定时器地址编号

10ms——定时时基

2、断开延时定时器TOF的工作特点

当使能输入端为 1 时，TOF位立即接通（信号 1），同时将定时器的当前值复位。

当使能输入端为 0 时，定时器开始计数，直至经过一段预设的时间为止。达到预设值后，TOF位输出信号 0，同时当前值停止计数。

如果 IN 输入端断开的时间比预设的时间要短，则定时器输出（TOF）保持接通。TOF 指令需要一个下降沿才能开始计数。

3、断开延时定时器TOF举例

 注意：TOF和TON 共享同一组定时器，在同一程序中不能重复使用。即不能把一个定时器同时用作TOF和TON。例，不能既有TON  T32，又有TOF  T32。
