接通延时定时器TON
  • 1 视频
  • 2 测验


知识要点

5.1   接通延时定时器TON

S7-200提供256个定时器T为T0-T255

1、定时器的工作方式及类型

工作方式

时基/ms

最大定时范围/s

定时器型号

TONR

1

32.767

T0，T64

10

327.67

T1～T4，T65～T68

100

3 276.7


T5～T31，T69～

T95


TON/TOF

1

32.767

T32，T96

10

237.67

T33～T36，T97～

T100

100

3 276.7

T37～T63，T101～

T255

2、定时器的定时时间

T=PT×S，其中

T——定时器的定时时间

PT——预设值，最大为32767

S——定时器的时基

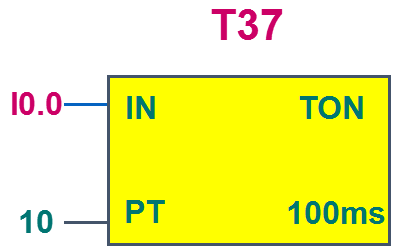

3、通电延时定时器TON(ON-Delay Timer)


IN——启动定时器输入端

PT——预设值输入端

T37——定时器地址编号

4、通电延时定时器的工作特点

当使能（IN）输入端信号为 1 时，TON（On-Delay Timer，接通延时定时器）指令开始计时。如果定时器的当前值（Txxx）大于或者等于预设值（PT），TON 位输出 1。达到预设值后定时器继续计数，并在达到最大值 32767 停止计数。当使能输入为 0 时，定时器复位， TON 位输出 0。

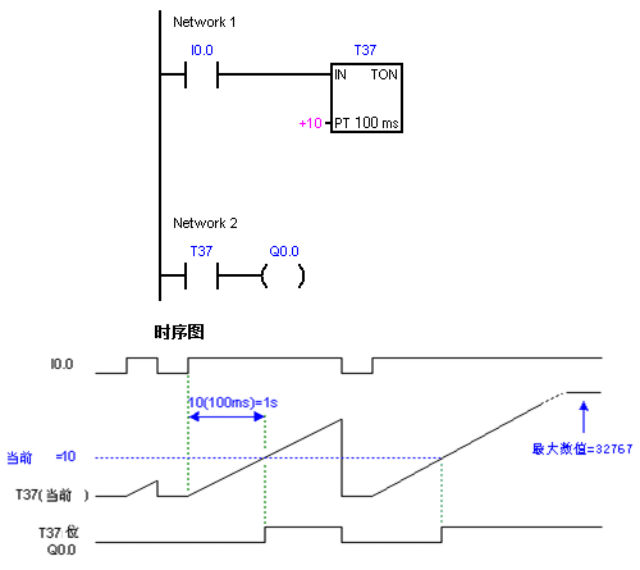

5、通电延时定时器举例
