4.8   S7-200仿真软件的使用

1、准备工作

（1）该软件无需安装，解压缩后双击S7_200.exe即可使用；

（2）仿真软件不提供源程序的编辑功能，因此必须和STEP7 Micro/Win程序编辑软件配合使用，即在STEP7 Micro/Win中编辑好源程序后，然后加载到仿真程序中执行

（3）仿真前先用STEP 7 - MicroWIN编写程序，编写完成后在菜单栏“文件”里点击“导出”，弹出一个“导出程序块”的对话框，选择存储路径，填写文件名，保存类型的扩展名为awl，之后点保存；

2、程序仿真过程

（1）启动仿真程序

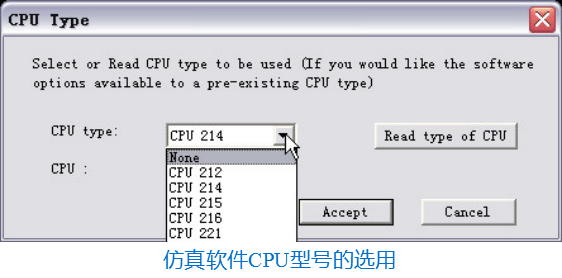

（2）利用Configuration|CPU Type选择合适的CPU类型，如下图所示。

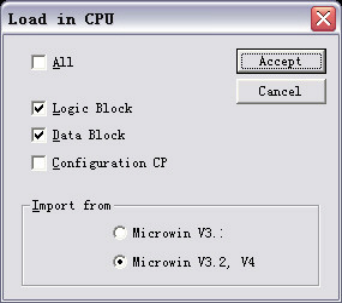

（3）选择仿真程序的Program|Load Program命令，打开加载梯形图程序窗口如下图所示，仅选择Logic Block（梯形图程序）和Data Block（数据块）。

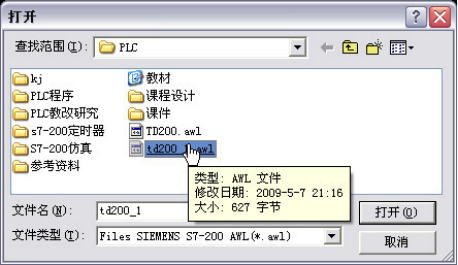

（4）点击Accept按钮，从文件列表框分别选择awl文件和文本文件（数据块默认的文件格式为dbl文件，可在文件类型选择框中选择txt文件），如下图所示。

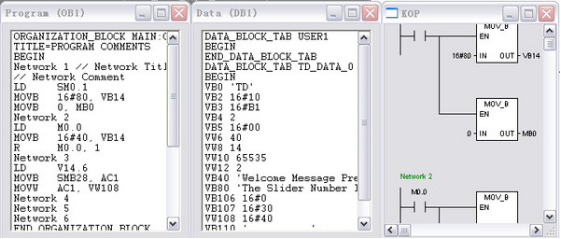

 （5）加载成功后，在仿真软件中的AWL、KOP和DB1观察窗口中就可以分别观察到加载的语句表程序、梯形图程序和数据块，如下图所示。

（6）点击工具栏按钮 ，启动仿真。

（7）仿真启动后，利用工具栏中的按钮，启动状态观察窗口。

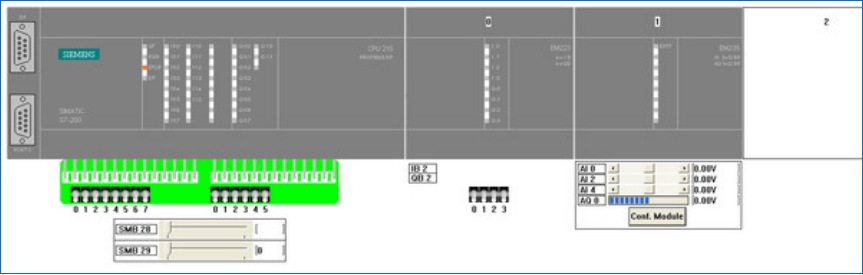

（8）运行界面
