符号表的应用
  • 1 视频
  • 2 测验


知识要点

4.7    符号表的应用

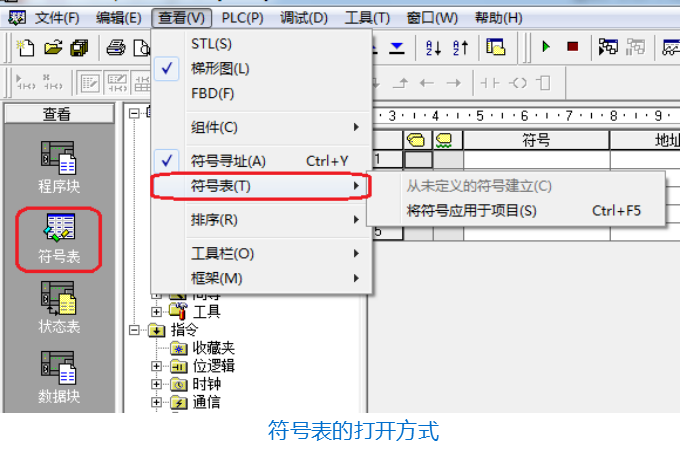

1、打开符号表

符号表是程序员用符号编址的一种工具表。用下面的方法之一可以打开符号表:

单击浏览条中的“符号表”按钮;

菜单命令:“查看”—“符号表”;

通过指令树打开符号表。


2、在符号表中给符号赋值的方法

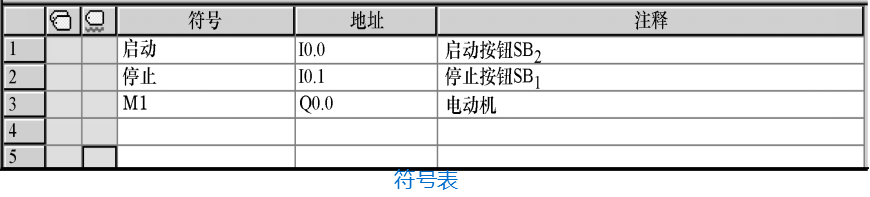

(1)  建立符号表:单击浏览条中的“符号表”按钮 。符号表如下图所示。

(2)  在“符号”列键入符号名(如起动),最大符号长度为23个字符。

(3)  在“地址”列中键入地址(如I0.0)。

(4)  键入注解(此为可选项,最多允许79个字符)。

(5) 选择“查看”|“符号编址”命令,直接地址将转换成符号表中对应的符号名,并且可通过选择“工具”|“选项”|“程序编辑器”标签 |“符号编址”命令来选择操作数显示的形式。如选择“显示符号和地址”则对应的梯形图如下图所示。

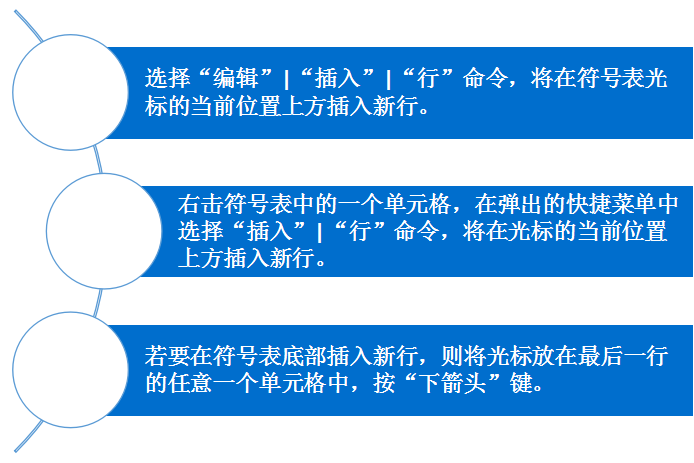

3、在符号表中插入行

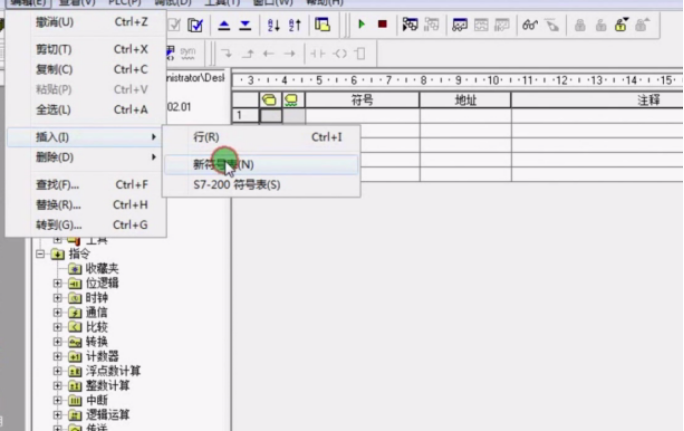

4、建立多个符号表

在“指令树”中右击“符号表”文件夹,在弹出的快捷菜单中选择“插入符号表命令”。

打开符号表窗口,使用“编辑”菜单,或用鼠标右键单击,在弹出的快捷菜单中选择“插入”|“表格”命令。
