工业网络基本知识简介
  • 1 视频
  • 2 测验


知识点

4.1   工业网络基本知识简介

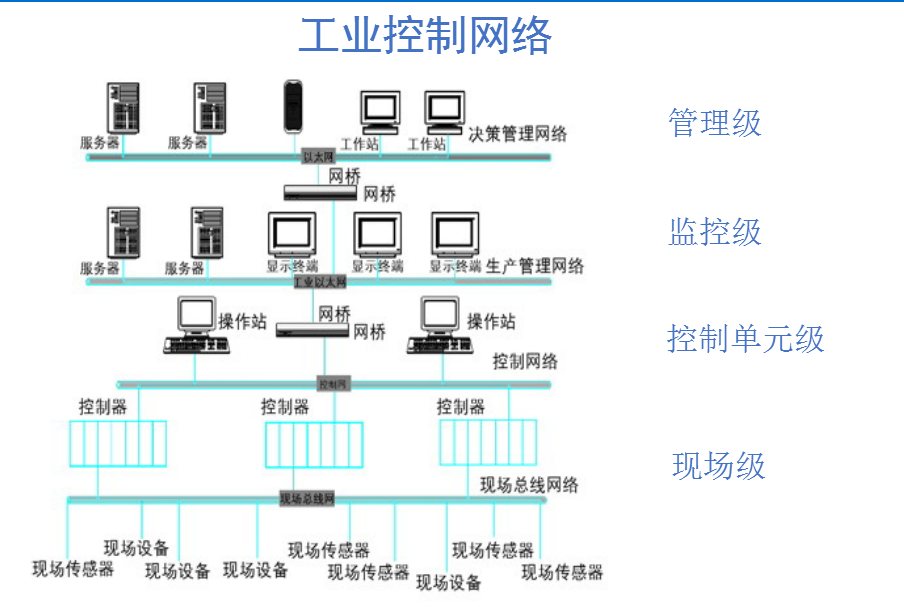

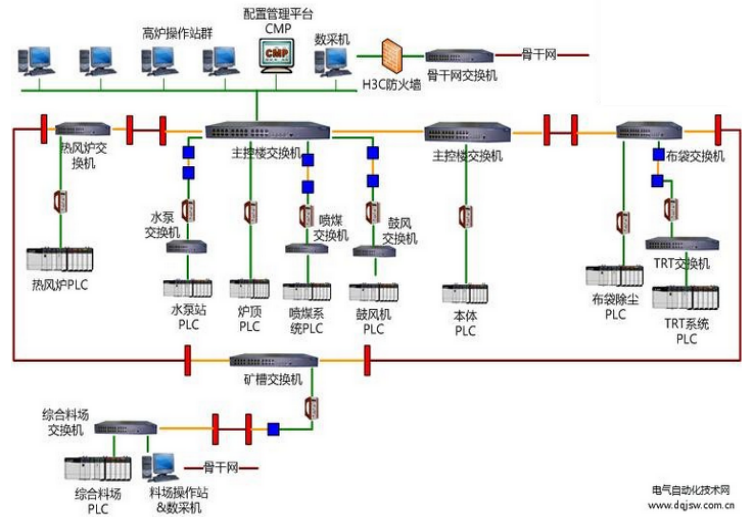

1、工业控制网络的组成

2、工业控制网络的特点

工业控制网络要求传输的数据量较大，现场总线网络要求数据通信的实时性要高。

3、现场总线的种类及特点

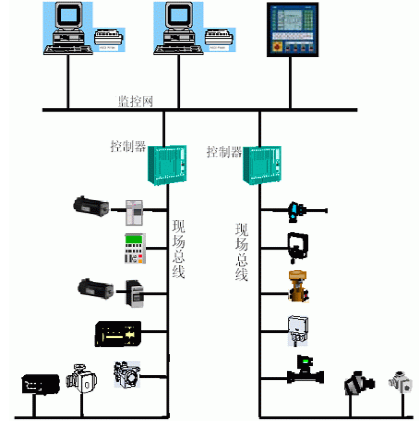

现场总线有很多种，如Profi-bus,Modbus,Hart协议等。



现场总线的特点：

（1）节省连接导线，降低了安装和维护成本，并实现了全数字化通讯，提高了信号传输的实时性。

（2）利用现场总线可以实现彻底的分散性和分布性，并具有互操作性和互换性。

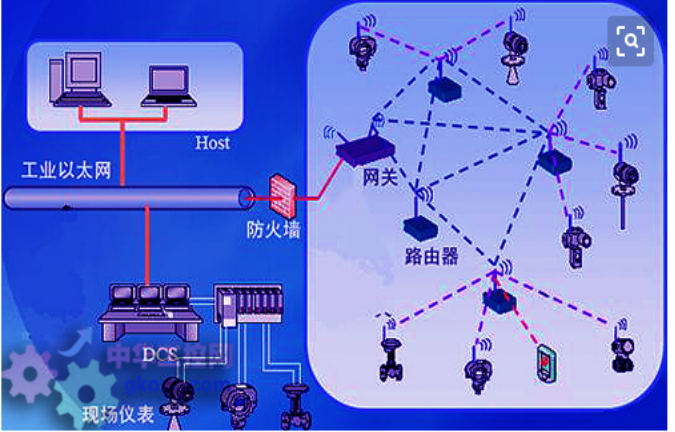

4、工业以太网

工业以太网=以太网+为工业环境所进行的扩展

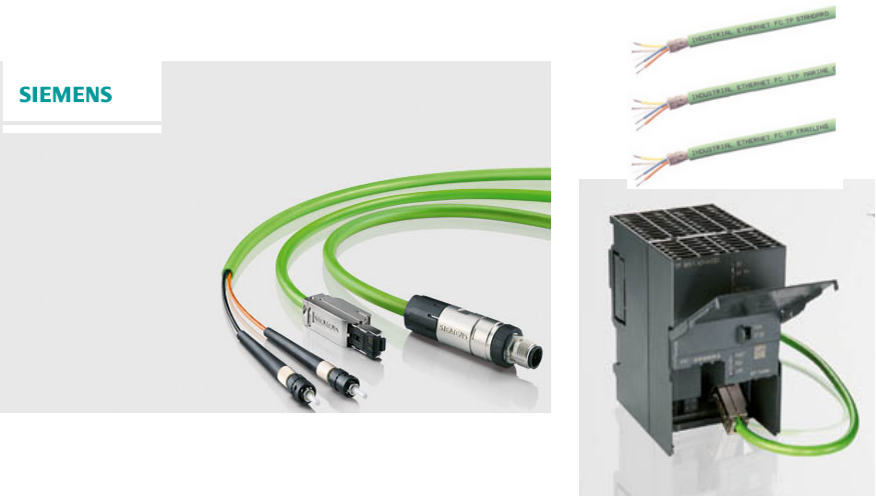

西门子工业以太网电缆及接头

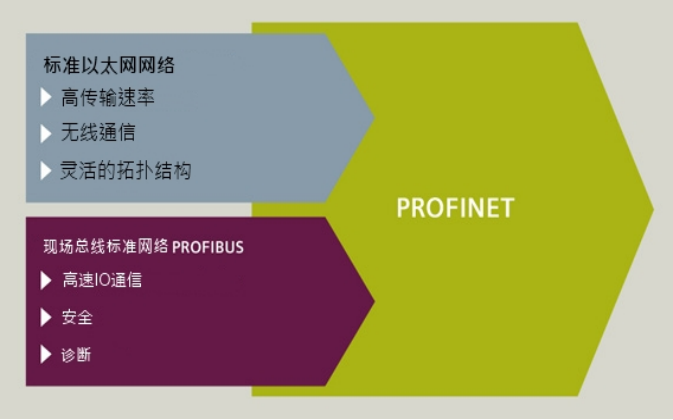

5、SIEMENS PROFINET
