3.8  中间点的添加

我们发现，对于一些某些程序，我们会发现很难全用输入/输出点做出要求的控制程序，或者根本无法完成。

1、中间点的表示

“中间点”：用来存储做逻辑运算时的一个中间状态值的点。 西门子S7系列的PLC内通常用位存储器M 来存储。

2、中间点添加的应用举例

用同一个按钮I0.0去控制电机Q0.0的启停操作。其中按钮I0.0为瞬态按钮。Q0.0=1电机启动，Q0.0=0电机停止。

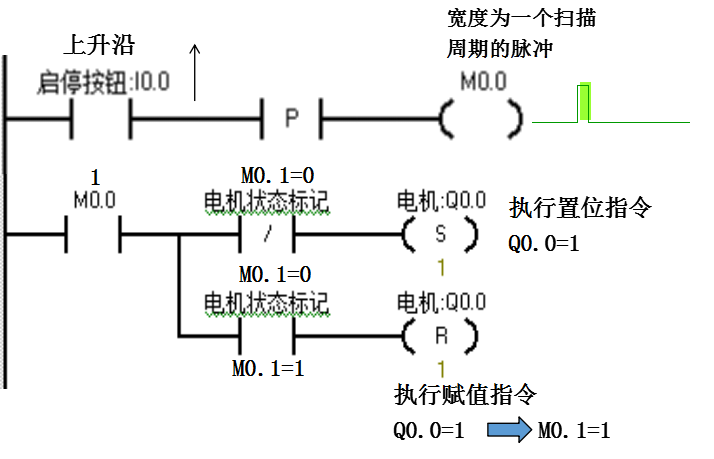

第一次按下按钮I0.0后的第一个扫描周期：

M0.1：存储标识电机原来状态的中间点

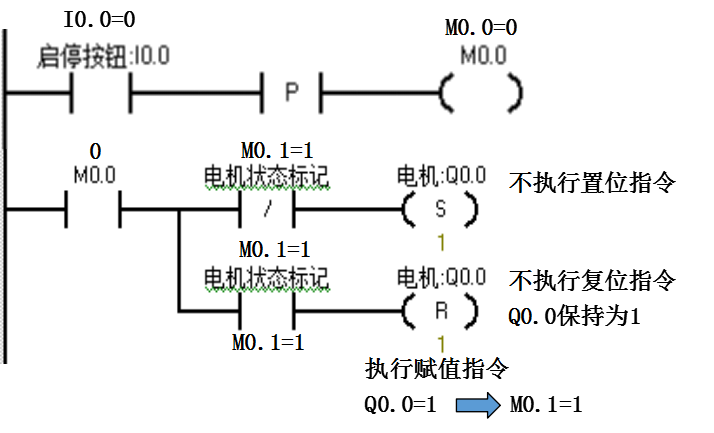

第一次按下按钮I0.0后的第二个扫描周期：

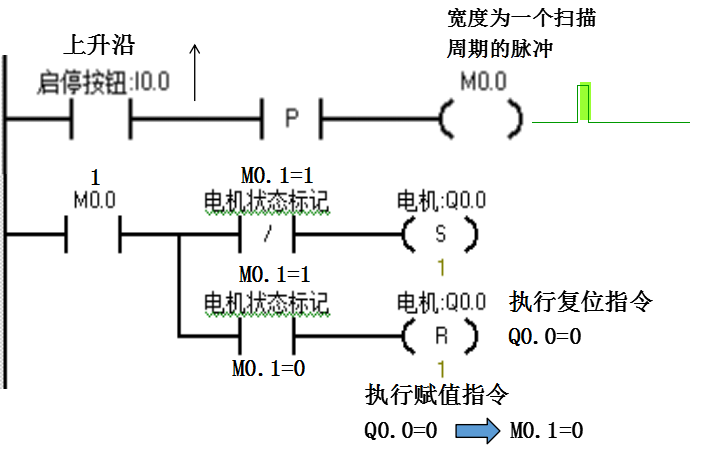

第二次按下按钮I0.0后的第一个扫描周期：

  当第一次按下按钮I0.0时，如果原来电机为停止状态M0.1=0，这时候会执行置位Q0.0的指令，电机启动；

  当第二次按下按钮I0.0时，电机原来为启动状态M0.1=1，这时候会执行复位Q0.0的指令，电机停止；

  当第三次按下按钮I0.0时，如果电机原来为停止状态M0.1=0，这时候又会执行置位Q0.0的指令，电机再次启动；

  如此周而复始以完成了用同一个按钮I0.0去控制电机Q0.0的启停的操作。

3、中间点添加原则

（1）程序设计中，需要的一些状态值，现有的输入/输出点都无法直接表示时。

（2）中间点能不添则不添，能少添就少添。

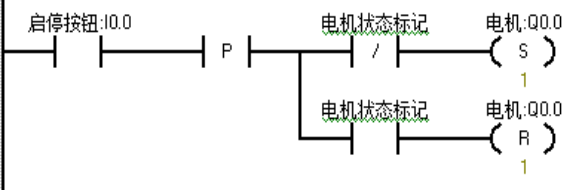

示例程序中的M0.0就不需要添加，直接把第一个网络和第二个网络的程序合起来即可。
