边沿检测指令
  • 1 视频
  • 2 测验


知识要点

3.6 边沿检测指令

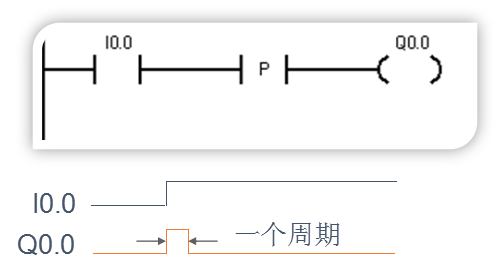

1、上升沿边沿检测指令 EU

在EU指令前的逻辑运算结果有一个上升沿时产生一个宽度为一个扫描周期的脉冲。

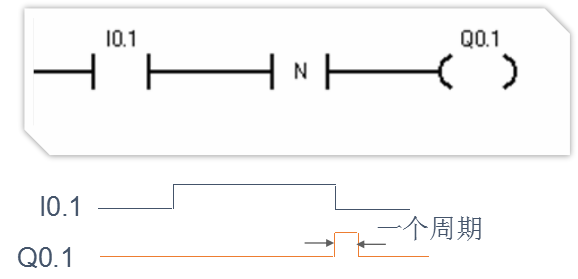

2、下降沿边沿检测指令ED

在ED指令前的逻辑运算结果有一个下降沿时产生一个宽度为一个扫描周期的脉冲。

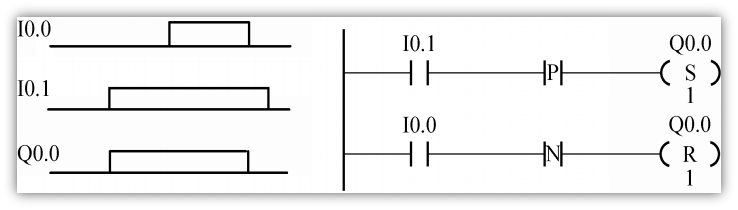

3、边沿检测指令 EU/ED的应用

当刚按下按钮I0.1时，电机Q0.0启动，当按钮I0.0刚释放的时候电机Q0.0停止。
