常开与常闭指令
  • 1 视频
  • 2 测验


知识要点

3.4 常开与常闭指令

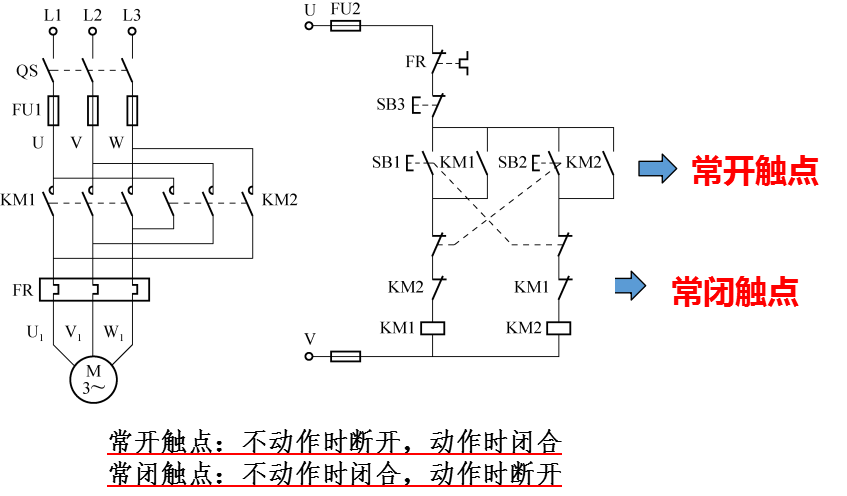

1、电气控制中的常开和常闭触点

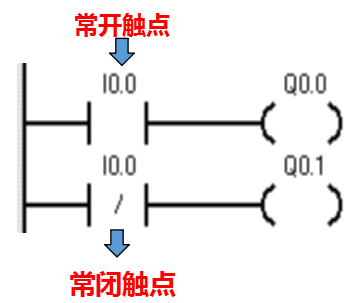

2、梯形图中的常开/常闭触点指令

梯形图中常开与常闭触点指令，依然遵循电气控制中常开与常闭点的规则。

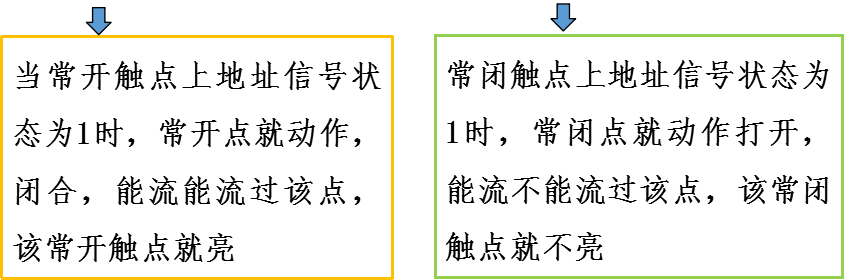

梯形图中触点地址信号状态为1时动作，为0时不动作。

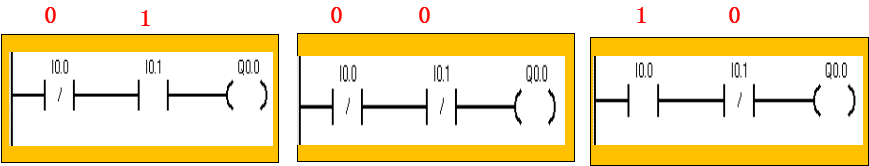

3、梯形图中常开/常闭触点的使用

常开触点用于检查信号的“1”状态；

常闭触点用于检查信号的“0”状态；

常开和常闭触点间是取反的关系。
