知识要点

3.3 与或非指令

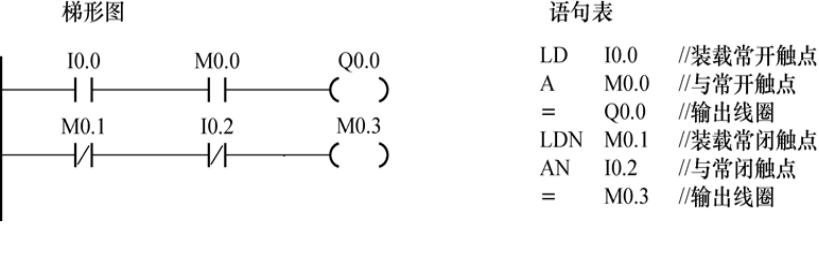

1、逻辑装载指令LD(Load)/LDN(Load Not)取反装载指令

    是用于一个新的逻辑串刚开始的时候对操作数装载的指令。

2、赋值指令(=)又称为线圈驱动指令

赋值指令是把指令左侧的逻辑运算结果写入到赋值指令上面的位地址中。

3、与逻辑指令A/与非逻辑AN

与逻辑指令做与逻辑运算，在梯形图中用串联连接单个常开触点表示。

                                        与逻辑的真值表

与非逻辑AN做与非逻辑运算，也就是用取反以后的值参加与逻辑运算。在梯形图中用串联连接单个常闭触点表示。

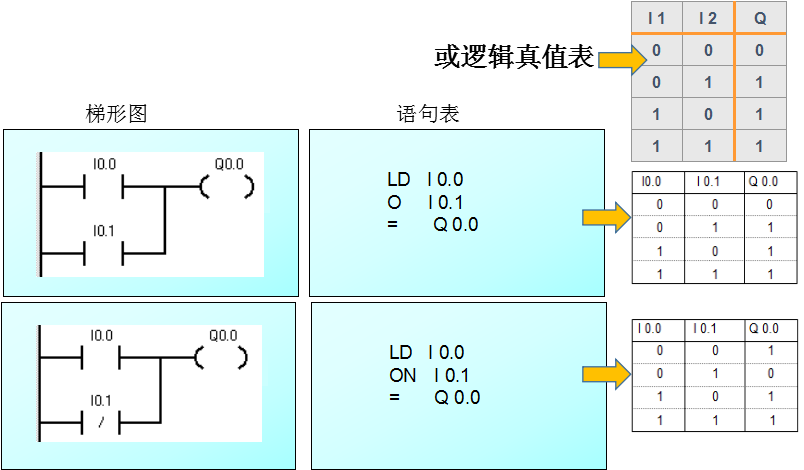

4、或逻辑指令O/或非逻辑指令ON

或逻辑指令O做或逻辑运算，或非逻辑指令ON做或非逻辑运算，也就是用取反以后的值参加或逻辑运算。

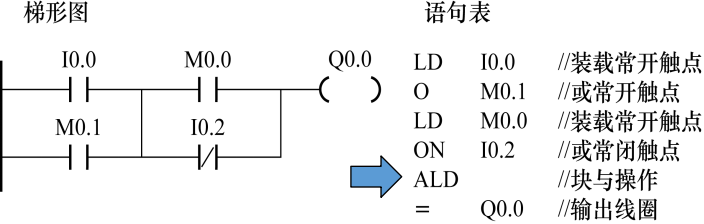

5、块“与”指令ALD(And Load)

用于两个或两个以上并联电路块的串联指令。在S7200中，如果要做一个逻辑串的运算结果值和另一个逻辑串的运算结果值之间的与运算时，不能用A指令，只能用ALD指令。

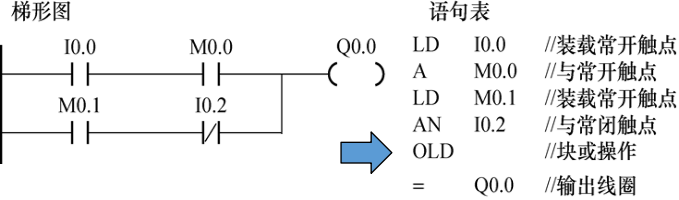

6、块“或”指令OLD(Or Load)

用于两个或两个以上串联电路块的并联指令。在S7200中，如果要做一个逻辑串的运算结果值和另一个逻辑串的运算结果值之间的或运算时，不能用O指令，只能用OLD指令。
