S7-300硬件组态
  • 1 视频
  • 2 测验


知识要点

2.8 S7-300硬件组态

硬件组态包括组态和参数分配两部分内容。组态是指在所选站点的硬件组态窗口中分配机架，模块，各硬件从硬件目录中根据实际安装的模块类型和型号选择。

参数分配指的对各模块内的属性参数进行指定分配。

硬件组态步凑

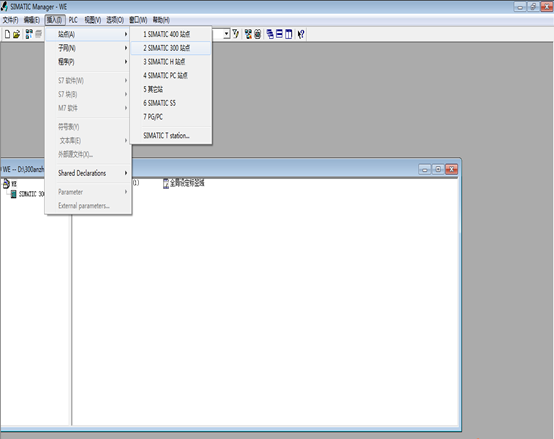

1、在项目下插入一个站点

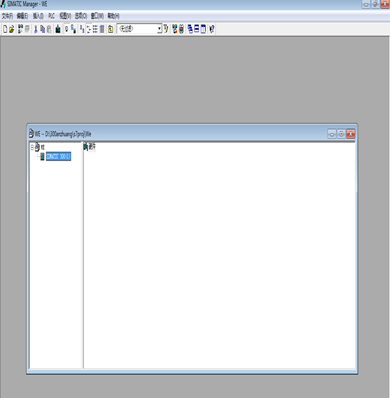

2、启动硬件组态编辑器

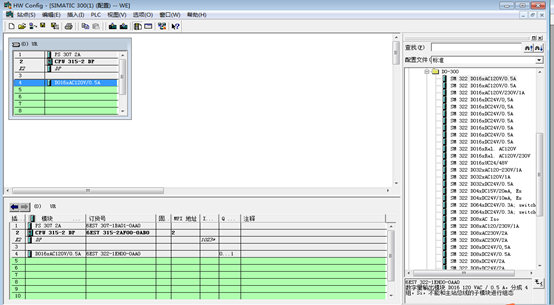

3、生成硬件设定组态


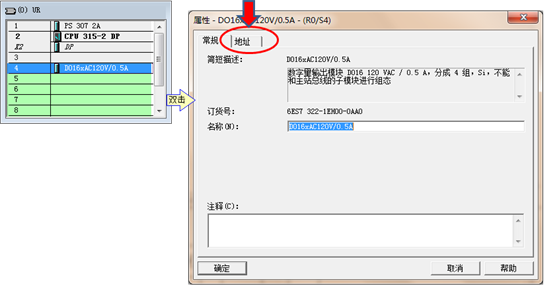

4、参数分配

5、保存硬件组态并下载到CPU模块
