S7-200项目的构成
  • 1 视频
  • 2 测验


知识要点

2.6 S7-200项目的构成

创建一个S7200项目

双击桌面Step7 MicroWIN图标，打开软件，这时候就进入到软件默认的新项目内，或者通过工具栏中文件菜单下的新建，也可以新建一个项目。

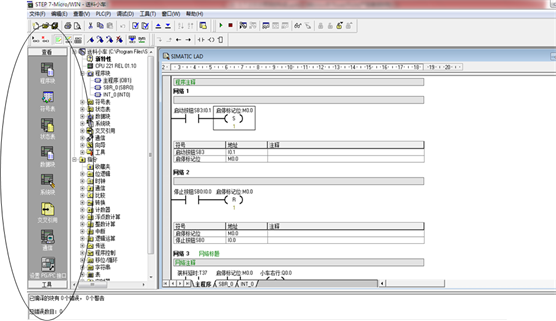

图1 S7200项目结构图

在一个Ｓ７２００的项目内有程序块，符号表，状态表，数据块，系统块，交叉引用、通信、设置ＰＧ／ＰＣ接口　共８个用户操作窗口
