2.4 S7-200PLC的寻址方式

ＰＬＣ进行编程时，所有的编程语言都由一条一条的指令构成，每条指令包含两部份内容：操作码和操作数。操作码指出这条指令的功能是什么，操作数指明操作码需要的数据所在；所谓寻址，就是在相应的存储区域内寻找操作数的过程。根据不同的数据类型，数据存储在存储区内所占的长度各不相同。如：Bool量的数据类型占1位，整数有占8位，16位，32位的，实数占32位，因此数据存储的寻址方式主要是对位、字节、字、双字进行寻址。

位寻址方式

位寻址用于对存储器中的某一位所存数据的访问，一般Bool量的数据类型都采用位地址方式寻址。其寻址规则为：“存储区的符号+字节号. 位号”，存储区域的符号可以有我们上次讲的I、Q、M等。一个字节有8位，其编号由0—7，左边是最高位，位号7，右边是最低位，位号0。

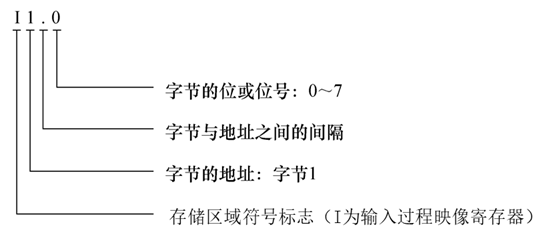

图1位寻址方式示例

字节、字和双字寻址方式

字节、字和双字寻址用于对存储器中的某些字节、字或者双字中所存数据的访问，一般整数，实数的数据类型会采用位地址方式寻址。其寻址规则为：“存储区的符号+访问长度+起始字节号”，其中访问的长度若是1个字节用Byte的第一个字母B表示，访问的长度是2个字节也就是一个字，用Word的第一个字母W表示，访问的长度是4个字节也就是双字，用DoubleWord的第一个字母D表示。

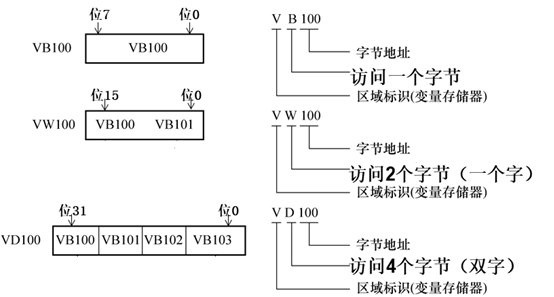

图2字节、字、双字寻址方式示例
